플라스틱 데이터시트에는 인장강도와 함께 굴곡강도, 굴곡탄성률이 자주 표시됩니다. 브래킷, 커버, 선반, 판재처럼 실제 사용 중 휘어지는 부품에서는 인장물성보다 굴곡물성이 제품 거동을 더 직접적으로 설명하는 경우가 많습니다.
굴곡강도와 굴곡탄성률은 모두 시편을 굽혀서 측정하지만 의미는 다릅니다. 굴곡강도는 시험 중 시편 표면에 발생하는 최대 굴곡응력과 관련되고, 굴곡탄성률은 초기 굽힘 구간에서 시편이 변형에 저항하는 정도를 나타냅니다. 쉽게 말해 굴곡강도는 얼마나 큰 굽힘하중을 견디는지, 굴곡탄성률은 같은 하중에서 얼마나 덜 휘는지를 보여줍니다.
실무에서는 굴곡강도가 높은 소재를 적용했는데도 제품이 과도하게 처지거나, 반대로 굴곡탄성률이 높은 소재가 조립 중 갑자기 깨지는 문제가 발생할 수 있습니다. 이는 강도와 강성, 파단신율, 충격특성이 서로 다른 물성이기 때문입니다.
ISO 178:2019는 정의된 조건에서 경질 및 반경질 플라스틱의 굴곡특성을 측정하는 방법을 규정합니다. 선호 시편과 대체 시편 조건, 여러 시험속도가 포함되며, 현재 공개된 국제표준 판본은 ISO 178:2019입니다. ASTM의 현재 굴곡시험 표준은 ASTM D790-25이며, 비보강·보강 플라스틱과 전기절연재료에 3점 하중방식을 적용합니다.
이번 글에서는 플라스틱 굴곡강도와 굴곡탄성률의 차이, 3점 굽힘시험의 원리, ISO 178과 ASTM D790 시험값을 해석하는 방법과 실제 제품 설계에 적용할 때의 주의사항을 살펴보겠습니다.

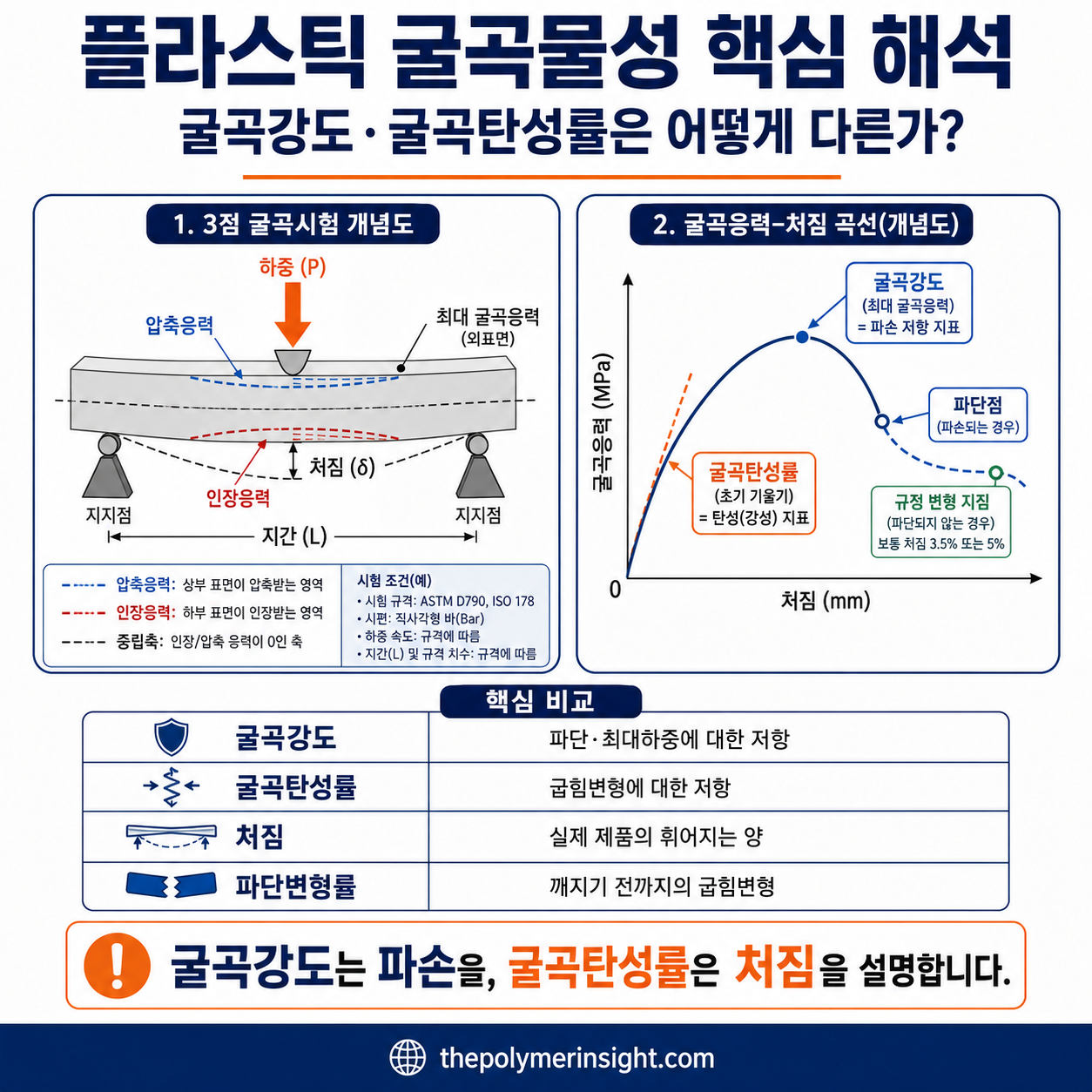

플라스틱 굴곡강도와 3점 굽힘시험이란?
굴곡시험에서는 직사각형 막대 형태의 시편을 두 개의 지지점 위에 올려놓고 중앙에서 하중을 가합니다. 이를 일반적으로 3점 굽힘시험이라고 합니다.
시험이 진행되면 시편은 아래로 휘어지고, 시편 내부에는 위치에 따라 서로 다른 응력이 발생합니다.
- 하중을 받는 위쪽 표면: 압축응력
- 반대쪽 아래 표면: 인장응력
- 두 표면 사이의 중립축 부근: 축방향 응력이 작아짐
- 시편 중앙의 바깥쪽 표면: 굴곡응력이 가장 크게 발생
ASTM D790은 단순 지지된 보 형태의 시편에 3점 하중 시스템을 적용해 굴곡특성을 평가합니다. ISO 178도 중앙부에 일정한 속도로 하중을 가해 시편이 파단되거나 정해진 변형에 도달할 때까지 하중과 처짐을 측정하는 구조입니다.
굴곡응력이란?
굴곡응력은 시편이 굽혀질 때 바깥쪽 표면에 발생하는 인장 또는 압축응력을 계산한 값입니다. 시험에서 직접 측정하는 것은 하중과 처짐이지만, 시편의 폭·두께와 지지점 간 거리를 이용해 표면 굴곡응력을 계산합니다.
일반적인 직사각형 시편의 3점 굽힘시험에서는 다음 요소가 결과에 영향을 줍니다.
- 가해진 하중
- 지지점 간 거리
- 시편 폭
- 시편 두께
- 중앙 처짐량
- 시험속도
- 시편의 성형 방향
특히 두께는 굴곡응력과 제품 강성에 매우 큰 영향을 줍니다. 시편 두께가 조금만 달라져도 동일한 하중에서 발생하는 굴곡응력과 처짐이 크게 달라질 수 있으므로, 데이터시트를 비교할 때는 시편 치수와 지지점 간 거리 조건을 함께 확인해야 합니다.
굴곡강도와 굴곡탄성률의 차이
굴곡강도와 굴곡탄성률은 모두 굴곡시험에서 얻지만 평가하는 성능이 다릅니다.
굴곡강도
굴곡강도는 시험 중 시편 외부 표면에 발생한 최대 굴곡응력입니다. 소재가 굽힘하중을 어느 수준까지 견디는지를 비교할 때 사용합니다.
취성 소재는 최대 굴곡응력에 도달한 직후 파단될 수 있습니다. 반면 연성 플라스틱은 크게 휘어져도 파단되지 않을 수 있으며, 이런 경우에는 규격이 정한 변형 한계에서의 응력을 보고할 수 있습니다.
ASTM D790 계열에서는 재료가 시험의 정해진 변형 범위 안에서 파단하거나 바깥쪽 표면에서 실패하지 않으면 굴곡강도를 결정할 수 없는 경우가 있습니다. 따라서 데이터시트에 No break, NB 또는 특정 변형률에서의 굴곡응력처럼 표시될 수 있습니다.
굴곡탄성률
굴곡탄성률은 하중–처짐 또는 굴곡응력–굴곡변형률 곡선의 초기 기울기에서 계산합니다. 값이 높을수록 같은 굽힘하중에서 시편이 덜 휘어지므로, 소재의 굽힘 강성을 나타내는 지표로 사용됩니다.
굴곡탄성률이 높은 소재는 다음 용도에서 유리할 수 있습니다.
- 넓은 평판형 커버
- 길이가 긴 지지대
- 전기전자 하우징
- 자동차 내장 구조재
- 선반과 트레이
- 정밀 부품의 지지구조
다만 굴곡탄성률이 높다고 해서 굴곡강도, 충격강도와 파단신율도 반드시 높은 것은 아닙니다.
굴곡강도와 굴곡탄성률 비교
| 구분 | 굴곡강도 | 굴곡탄성률 |
| 핵심 의미 | 굽힘하중에 견디는 최대응력 | 굽힘변형에 저항하는 정도 |
| 주요 질문 | 어느 하중에서 파손되는가 | 같은 하중에서 얼마나 휘는가 |
| 곡선상 위치 | 최대응력 또는 규정 변형 지점 | 초기 기울기 |
| 대표 단위 | MPa | MPa 또는 GPa |
| 주요 활용 | 파단·항복 위험 비교 | 처짐·제품 강성 비교 |
| 함께 볼 물성 | 충격강도, 파단신율 | 크리프, 온도별 탄성률 |
제품이 부러지지 않는 것이 중요하다면 굴곡강도를 우선 검토하고, 제품이 일정 이상 휘어지면 기능을 잃는다면 굴곡탄성률과 실제 처짐을 우선 검토해야 합니다.
굴곡물성과 인장물성은 왜 다르게 나타날까?
인장시험에서는 시편의 단면 전체에 비교적 균일한 인장응력이 작용합니다. 반면 굴곡시험에서는 시편 두께 방향으로 응력 분포가 달라지고, 위쪽에는 압축응력, 아래쪽에는 인장응력이 동시에 작용합니다.
따라서 굴곡강도는 인장강도와 같은 값이 아닙니다. 일부 플라스틱에서는 굴곡강도가 인장강도보다 높게 나타날 수 있지만, 이를 소재가 실제로 더 강해졌다는 의미로 해석하면 안 됩니다.
그 이유는 다음과 같습니다.
1. 최대응력이 시편 표면 일부에 집중됨
굴곡시험에서는 전체 단면이 동일한 최대응력을 받는 것이 아니라 바깥쪽 표면에서 최대응력이 발생합니다. 시편 내부에는 더 낮은 응력이 작용합니다.
2. 인장과 압축이 동시에 작용함
플라스틱은 인장하중과 압축하중에서 서로 다른 거동을 나타낼 수 있습니다. 굴곡시험 결과는 두 하중의 복합적인 영향을 받습니다.
3. 시편 표면 상태의 영향
굴곡시험에서는 바깥쪽 표면에서 균열이 시작될 수 있기 때문에 표면 흠집, 가공자국, 스킨층과 노치에 민감할 수 있습니다.
4. 성형 배향의 영향
사출 시편에서는 분자 사슬과 유리섬유의 흐름 방향 배향이 굴곡강도와 굴곡탄성률에 영향을 줍니다. 시편을 어느 방향으로 절취했는지에 따라 결과가 달라질 수 있습니다.
5. 시편 두께와 지지거리의 영향
굴곡시험은 시편의 두께와 지지점 간 거리의 영향을 크게 받습니다. 다른 시험규격이나 다른 시편 치수에서 측정한 값을 직접 비교해서는 안 됩니다.
따라서 데이터시트에서 인장탄성률이 없다는 이유로 굴곡탄성률을 그대로 인장해석에 사용하거나, 반대로 굴곡부품에 인장탄성률만 적용하는 것은 주의가 필요합니다.
ISO 178과 ASTM D790 시험법의 차이
ISO 178과 ASTM D790은 모두 경질 및 반경질 플라스틱의 굴곡특성을 평가하는 대표적인 3점 굽힘시험입니다. 그러나 시편 치수, 지지거리, 시험속도, 굴곡변형률 계산과 결과 보고 기준이 완전히 동일하지는 않습니다.
현재 공개된 ISO 표준은 ISO 178:2019입니다. ISO는 이 표준이 경질·반경질 플라스틱의 굴곡특성을 정해진 조건에서 측정하며, 선호 시편 외에도 필요한 경우 대체 시편 크기와 여러 시험속도를 적용할 수 있다고 설명합니다.
ASTM의 현재 발행판은 ASTM D790-25입니다. 이 시험은 비보강·보강 플라스틱, 고탄성 복합재와 전기절연재료의 굴곡특성을 3점 하중방식으로 평가합니다. 2025년판은 ASTM 플라스틱 표준 목록과 D20.10 기계적 물성 분과 자료에서 현재 개정판으로 확인됩니다.

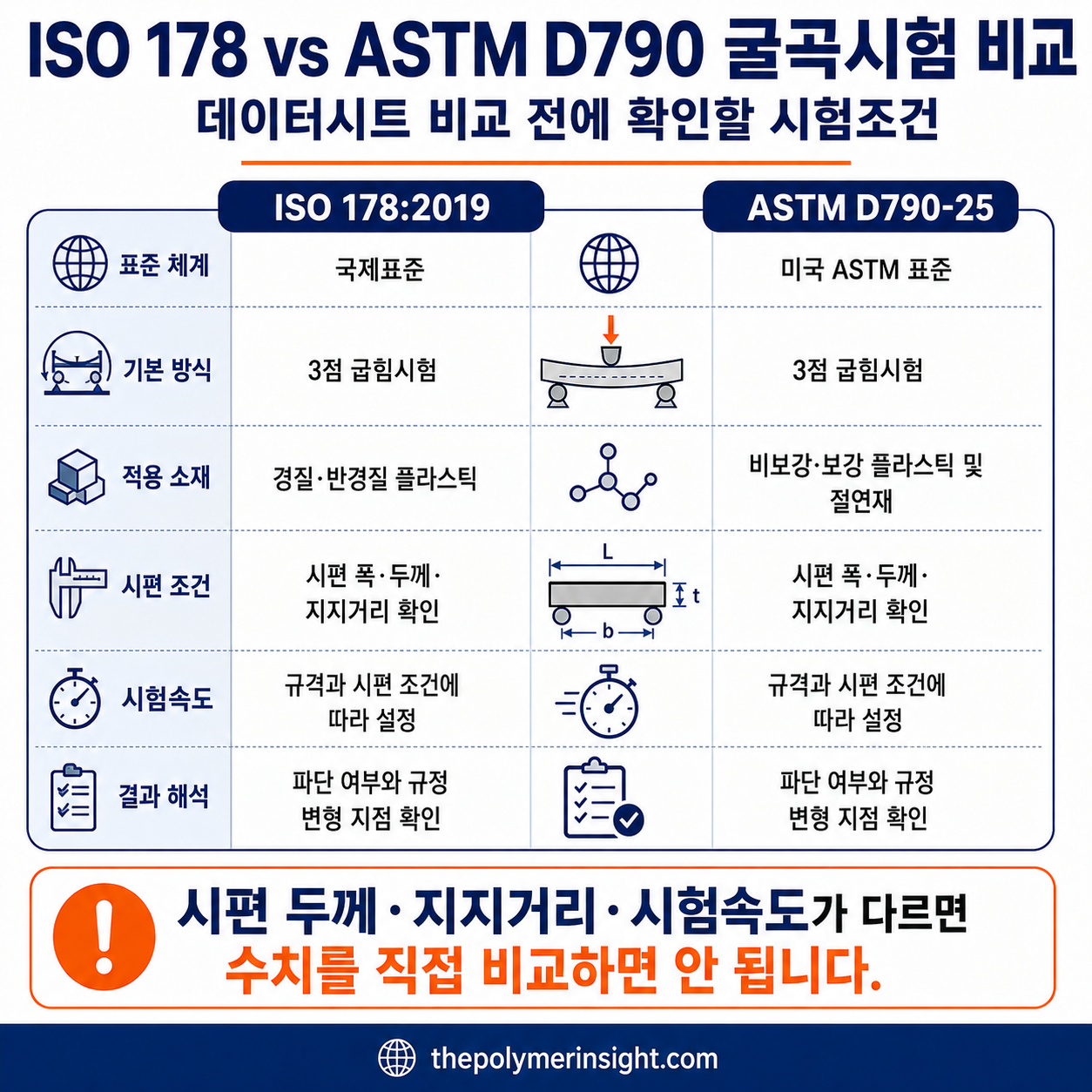

ISO 178과 ASTM D790 비교
| 구분 | ISO 178:2019 | ASTM D790-25 |
| 표준 체계 | 국제표준 ISO | 미국 ASTM 표준 |
| 기본 시험방식 | 3점 굽힘 | 3점 굽힘 |
| 주요 적용 | 경질·반경질 플라스틱 | 비보강·보강 플라스틱 및 절연재 |
| 시편 | ISO 선호 시편 및 대체 치수 | ASTM 규정 직사각형 시편 |
| 시험속도 | 시편 치수·목적에 따라 설정 | 절차와 시편 조건에 따라 설정 |
| 주요 결과 | 굴곡응력, 굴곡강도, 굴곡탄성률 | 굴곡강도, 굴곡탄성률, 하중–처짐 거동 |
| 직접 비교 | 동일 ISO 조건끼리 권장 | 동일 ASTM 조건끼리 권장 |
시험성적서에는 단순히 “굴곡강도 100 MPa”라고만 기록하기보다 다음 조건을 함께 표시하는 것이 좋습니다.
- ISO 178 또는 ASTM D790
- 적용 판본
- 시편 폭과 두께
- 지지점 간 거리
- 시험속도
- 시험온도와 습도
- 시편의 성형·절취 방향
- 파단 여부 또는 규정 변형에서의 값
ISO 178의 차기 개정을 위한 ISO/DIS 178 문서도 공개돼 있으므로, 장기 프로젝트의 사양서에서는 향후 개정 여부를 점검할 필요가 있습니다. 다만 현재 유효한 발행판은 ISO 178:2019입니다.

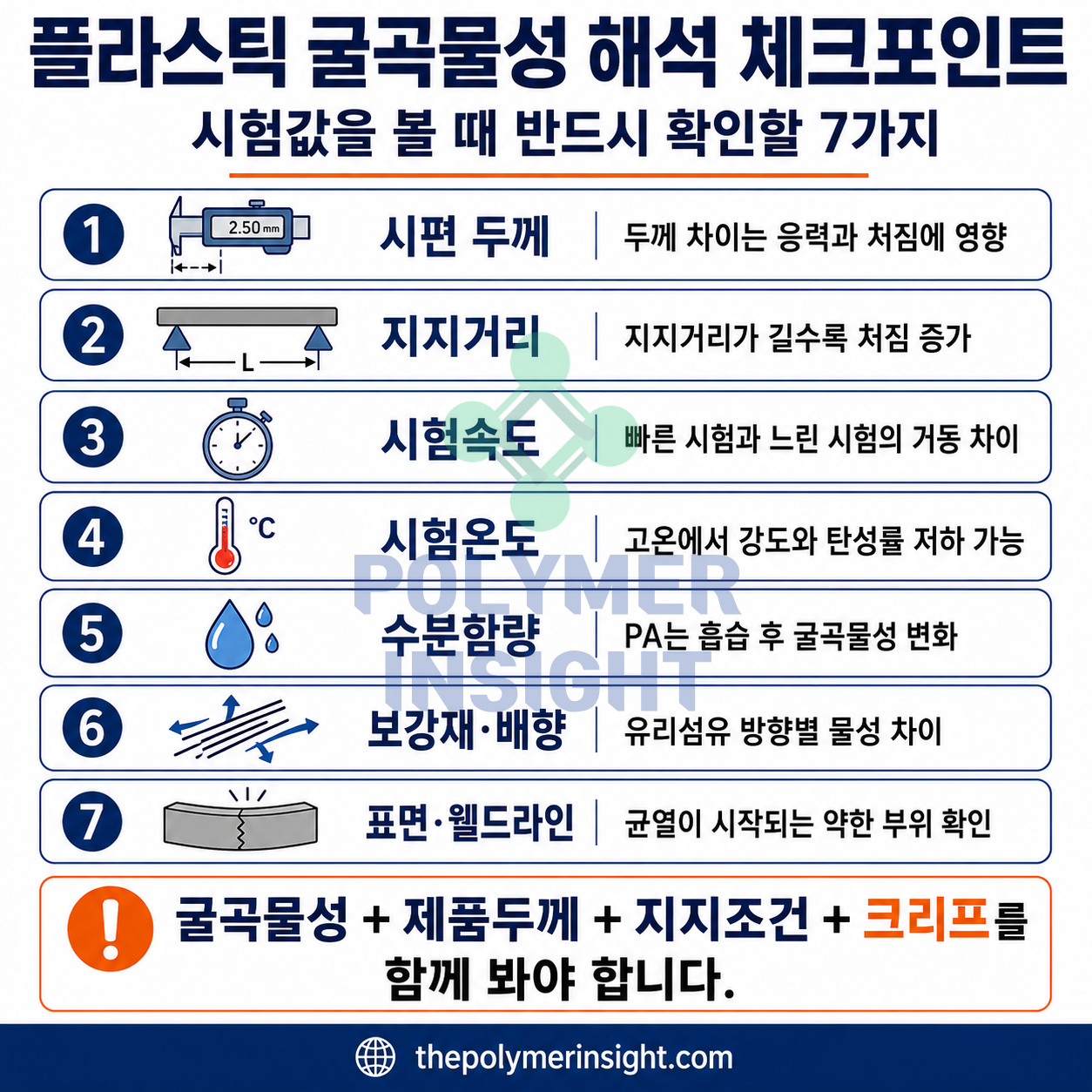

플라스틱 굴곡물성에 영향을 주는 7가지 조건
1. 시편 두께
굴곡시험은 시편 두께의 영향을 크게 받습니다. 두께가 달라지면 표면 굴곡응력과 처짐이 달라지므로, 서로 다른 두께에서 측정한 결과를 직접 비교해서는 안 됩니다.
2. 지지점 간 거리
지지거리가 길어질수록 같은 하중에서 처짐이 커집니다. ISO와 ASTM, 또는 시험기관별 설정이 다르면 결과 차이가 발생할 수 있습니다.
3. 시험속도
플라스틱은 점탄성 재료이기 때문에 빠른 시험에서는 상대적으로 높은 강성과 취성적인 거동이 나타날 수 있고, 느린 시험에서는 변형이 더 크게 발생할 수 있습니다.
4. 온도
온도가 상승하면 일반적으로 굴곡탄성률과 굴곡강도가 낮아집니다. 실온 시험값이 높더라도 실제 고온 사용조건에서는 제품 처짐이 크게 증가할 수 있습니다.
5. 수분함량
PA6와 PA66은 수분을 흡수하면 가소화돼 굴곡탄성률과 강도가 낮아질 수 있습니다. 건조상태와 흡습상태 데이터를 구분해야 합니다.
6. 보강재와 배향
유리섬유와 무기필러는 굴곡탄성률을 높일 수 있습니다. 그러나 흐름 방향과 직각 방향의 물성 차이, 웰드라인과 뒤틀림도 증가할 수 있습니다.
7. 표면 상태와 노치
굴곡시험의 최대응력은 시편 바깥쪽 표면에서 발생합니다. 표면 흠집이나 절취 손상, 웰드라인과 날카로운 모서리는 균열 시작점이 될 수 있습니다.
3점 굽힘시험과 4점 굽힘시험의 차이
플라스틱의 일반적인 굴곡시험은 3점 굽힘방식을 사용하지만, 재료와 평가 목적에 따라 4점 굽힘시험도 사용됩니다.
3점 굽힘시험
- 두 지지점과 중앙 하중점으로 구성
- 최대 굽힘모멘트가 중앙 하중점 아래에 집중
- 시험구조가 단순하고 일반 플라스틱 평가에 널리 사용
- ISO 178과 ASTM D790의 기본 방식
4점 굽힘시험
- 두 지지점과 두 하중점으로 구성
- 두 하중점 사이에 최대 굽힘모멘트가 균일하게 분포
- 중앙 한 점의 국부적인 응력집중 영향을 줄일 수 있음
- ASTM D6272가 대표적인 4점 굽힘시험 표준
ASTM은 4점 굽힘에서 최대 축방향 표면응력이 두 하중점 사이에 균일하게 분포하지만, 3점 굽힘에서는 최대응력이 중앙 하중점 바로 아래에 위치한다고 설명합니다.
일반 수지 데이터시트 비교에는 3점 굽힘시험이 주로 사용되지만, 적층 복합재, 고탄성 복합소재 또는 중앙 압입의 영향을 줄이고 싶은 경우에는 4점 굽힘시험이 더 적합할 수 있습니다.
플라스틱 소재 선정에서 굴곡강도와 굴곡탄성률을 적용하는 방법
판재와 커버
넓고 얇은 커버는 파단보다 처짐과 진동이 먼저 문제가 될 수 있습니다. 이 경우 굴곡탄성률과 제품두께, 리브구조를 우선 검토해야 합니다.
브래킷과 지지대
브래킷은 굴곡하중을 받는 경우가 많으므로 굴곡강도와 굴곡탄성률을 함께 확인해야 합니다. 장기하중이 작용한다면 굴곡 크리프도 중요합니다.
스냅핏과 힌지
스냅핏은 굽힘변형을 이용해 조립되므로 높은 굴곡탄성률만으로 선정해서는 안 됩니다. 항복변형률, 파단신율과 반복 피로특성을 함께 검토해야 합니다.
금속 대체 구조부품
플라스틱은 금속보다 탄성률이 낮기 때문에 동일한 형상에서는 더 많이 휘어집니다. 금속 형상을 그대로 복사하기보다 두께, 리브, 곡률과 폐단면 구조를 재설계해야 합니다.
유리섬유 보강 부품
유리섬유 보강 Grade는 굴곡탄성률과 굴곡강도가 높지만, 섬유 배향과 웰드라인 방향에 따라 완제품 성능이 크게 달라질 수 있습니다. 표준시편 값만으로 실제 제품 강성을 예측해서는 안 됩니다.
공급업체에 요청할 데이터
굴곡하중이 중요한 프로젝트에서는 다음 자료를 요청하는 것이 좋습니다.
- ISO 178 또는 ASTM D790 시험성적
- 굴곡응력–굴곡변형률 곡선
- 시험 시편의 폭·두께와 지지거리
- 파단 여부와 파단 위치
- 온도별 굴곡강도와 굴곡탄성률
- 건조·흡습상태 비교자료
- 흐름 방향과 직각 방향 물성
- 웰드라인 굴곡시험 자료
- 굴곡 크리프 또는 장기 처짐 자료
- 열노화·약품노출 후 물성 유지율
실무자의 인사이트
실무자의 인사이트: “굴곡강도는 부품이 언제 깨지는지를 보여주지만, 굴곡탄성률은 제품이 기능을 잃을 만큼 얼마나 휘어지는지를 보여줍니다.”
시장개발과 고객기술지원, 스펙인 업무에서 굴곡물성과 관련해 가장 흔히 발생하는 오류는 굴곡강도가 높으면 제품 처짐도 작을 것이라고 판단하는 것입니다.
실제 양산품에서는 파손보다 처짐, 단차, 조립부 벌어짐과 진동이 먼저 품질문제로 나타나는 경우가 많습니다. 특히 넓은 커버, 긴 브래킷, 트레이와 전기전자 하우징은 굴곡강도가 충분해도 굴곡탄성률과 제품구조가 부족하면 정상 기능을 유지하기 어렵습니다.
유리섬유 함량을 높이면 표준시편의 굴곡탄성률은 향상될 수 있지만, 제품에서는 배향과 수축 이방성 때문에 뒤틀림이 증가할 수 있습니다. 또한 웰드라인이 최대 굽힘응력이 발생하는 표면에 위치하면 데이터시트보다 훨씬 낮은 하중에서 균열이 발생할 수 있습니다.
따라서 소재를 제안하거나 평가할 때는 다음 질문을 먼저 확인해야 합니다.
- 제품이 파단되면 고장인지, 일정 처짐을 넘으면 고장인지
- 실제 하중은 중앙집중하중인지 분포하중인지
- 지지점과 하중점은 어디에 위치하는지
- 허용 가능한 최대 처짐은 몇 mm인지
- 하중이 순간적인지 장기간 지속되는지
- 최대 굽힘응력이 발생하는 곳에 웰드라인이나 노치가 있는지
- 사용온도와 습도는 어느 범위인지
- 제품두께와 리브구조를 변경할 수 있는지
후보 소재는 동일 시험규격의 굴곡물성으로 1차 비교한 뒤, 구조해석과 금형시험을 통해 변형과 응력집중을 확인해야 합니다. 최종 스펙인은 완제품의 실제 지지조건과 장기하중을 반영한 평가결과를 근거로 결정하는 것이 바람직합니다.
자주 묻는 질문 (FAQ)
Q1. 굴곡강도가 높으면 제품이 덜 휘나요?
반드시 그렇지는 않습니다. 제품이 덜 휘는 정도는 굴곡탄성률과 제품두께, 리브, 지지거리 및 하중조건에 더 직접적으로 영향을 받습니다. 굴곡강도는 주로 파단 또는 최대응력 저항을 나타냅니다.
Q2. 굴곡강도와 인장강도 중 어느 값이 더 높은가요?
소재와 시험조건에 따라 다릅니다. 굴곡강도가 인장강도보다 높게 나타나는 경우가 있지만, 시험의 응력분포가 다르기 때문에 두 값을 직접적인 우열로 비교해서는 안 됩니다.
Q3. 인장탄성률과 굴곡탄성률은 같은 값인가요?
같지 않습니다. 인장탄성률은 균일한 인장하중에서 측정하고, 굴곡탄성률은 인장과 압축이 동시에 발생하는 굽힘상태에서 측정합니다. 시험규격과 하중조건에 맞는 값을 사용해야 합니다.
Q4. 시편이 파단되지 않으면 굴곡강도를 측정할 수 없나요?
일부 규격에서는 정해진 굴곡변형률까지 파단되지 않으면 해당 변형에서의 굴곡응력을 보고하거나 굴곡강도를 결정할 수 없는 것으로 처리할 수 있습니다. 시험성적서의 파단 여부와 결과 정의를 확인해야 합니다.
Q5. ISO 178과 ASTM D790 값을 직접 비교해도 되나요?
권장되지 않습니다. 시편 치수, 지지점 간 거리, 시험속도와 계산조건이 다를 수 있으므로 동일 규격과 동일 조건의 값끼리 비교해야 합니다.
Q6. 3점 굽힘과 4점 굽힘 중 어느 시험이 더 좋은가요?
우열보다는 목적이 다릅니다. 일반 플라스틱 물성 비교에는 3점 굽힘이 널리 사용되고, 중앙 한 점의 응력집중을 줄이거나 일정 구간에 균일한 굽힘모멘트를 적용하려면 4점 굽힘이 유리할 수 있습니다.
함께 읽으면 좋은 글
- 플라스틱 인장강도란? 항복강도·파단강도·연신율 해석법
굴곡시험과 비교되는 인장하중의 응력–변형 거동을 이해할 수 있습니다. - 플라스틱 탄성률이란? 인장탄성률과 강도·강성의 차이
굴곡탄성률과 제품 강성의 관계를 이해하는 데 도움이 됩니다. - 플라스틱 크리프란? 장기 하중 변형과 수명 예측 방법
단기 굴곡탄성률만으로 장기 처짐을 판단하면 안 되는 이유를 확인할 수 있습니다.
결론
플라스틱 굴곡강도와 굴곡탄성률은 같은 3점 굽힘시험에서 측정되지만 의미는 다릅니다. 굴곡강도는 굽힘하중을 받는 시편이 견딜 수 있는 최대 굴곡응력과 관련되고, 굴곡탄성률은 초기 굽힘구간에서 변형에 저항하는 정도를 나타냅니다.
제품이 깨지는 것이 문제라면 굴곡강도와 파단 거동을 봐야 하고, 제품이 휘거나 처지는 것이 문제라면 굴곡탄성률과 제품구조, 크리프를 우선 검토해야 합니다.
ISO 178:2019와 ASTM D790-25는 대표적인 3점 굽힘시험 표준이지만 시편과 시험조건이 완전히 동일하지 않으므로 결과를 직접 비교해서는 안 됩니다.
실제 소재선정에서는 표준시편의 굴곡물성뿐 아니라 시편 두께, 지지거리, 온도, 수분, 보강재 배향, 웰드라인과 장기하중을 함께 고려해야 합니다. 최종 제품의 강성은 소재의 굴곡탄성률과 제품 형상, 하중조건이 결합된 결과이므로 구조해석과 완제품 평가를 통해 검증하는 것이 필요합니다.
참고문헌
- ISO 178:2019, Plastics — Determination of flexural properties
경질 및 반경질 플라스틱의 굴곡특성을 정의된 조건에서 평가하며, 선호 시편과 대체 시편, 시험속도 범위를 규정합니다.
2019년·International Organization for Standardization. - ISO/DIS 178, Plastics — Determination of flexural properties
ISO 178의 향후 개정을 위한 국제표준 초안으로, 현재 발행판과 구분해 적용 여부를 확인해야 합니다.
2026년 확인·International Organization for Standardization. - ASTM D790-25, Standard Test Methods for Flexural Properties of Unreinforced and Reinforced Plastics and Electrical Insulating Materials
비보강·보강 플라스틱과 전기절연재료의 굴곡강도, 굴곡탄성률 및 하중–처짐 거동을 3점 하중방식으로 평가합니다.
2025년·ASTM International. - ASTM D6272-25, Standard Test Method for Flexural Properties of Unreinforced and Reinforced Plastics and Electrical Insulating Materials by Four-Point Bending
플라스틱과 전기절연재료의 굴곡특성을 4점 굽힘방식으로 평가하는 시험방법입니다.
2025년·ASTM International. - ASTM D2990-17(2025), Standard Test Methods for Tensile, Compressive, and Flexural Creep and Creep-Rupture of Plastics
플라스틱의 인장·압축·굴곡 크리프 및 크리프 파단 특성을 평가하는 시험방법입니다.
2025년 재승인·ASTM International.
