플라스틱 소재를 비교할 때 인장강도만큼 자주 확인하는 값이 탄성률입니다. 데이터시트에는 인장탄성률, 굴곡탄성률, Young’s modulus 또는 Modulus of Elasticity처럼 비슷해 보이는 용어가 사용됩니다. 이 값들은 모두 재료가 하중을 받을 때 얼마나 쉽게 변형되는지를 판단하는 지표이지만, 시험방법과 하중 방식이 다르면 같은 의미로 직접 비교할 수 없습니다.
실무에서는 인장강도가 높은 소재를 선택했는데도 제품이 과도하게 휘거나 체결부가 벌어지는 문제가 발생하곤 합니다. 이는 인장강도가 파손에 대한 저항을 나타내는 반면, 탄성률은 사용 중 발생하는 변형량과 더 직접적으로 연결되기 때문입니다.
예를 들어 같은 하중을 받는 두 소재 중 탄성률이 높은 소재는 상대적으로 덜 늘어나고 덜 휘어집니다. 그러나 탄성률이 높다고 해서 충격강도나 파단신율까지 높은 것은 아닙니다. 유리섬유 보강 플라스틱은 강성이 크게 향상되지만 취성, 웰드라인 강도, 방향별 수축과 뒤틀림 문제가 함께 발생할 수 있습니다.
ISO 527-1은 정의된 조건에서 플라스틱과 플라스틱 복합재료의 인장강도, 인장탄성률 및 응력–변형 관계를 평가하는 일반 원칙을 규정합니다. 현재 ISO 527-1의 발행판은 2019년판이며, 성형·압출 플라스틱 시험조건은 2025년에 개정된 ISO 527-2가 적용됩니다.
이번 글에서는 플라스틱 탄성률과 인장탄성률의 의미, 강도와 강성의 차이, 탄성률에 영향을 주는 주요 조건과 실제 소재선정 및 구조설계에서의 적용 방법을 살펴보겠습니다.
플라스틱 탄성률과 인장탄성률이란?
탄성률은 재료에 응력을 가했을 때 발생하는 변형에 얼마나 저항하는지를 나타내는 물성입니다. 인장시험에서는 응력–변형률 곡선의 초기 구간 기울기를 이용해 인장탄성률을 평가합니다.
일반적으로 다음 관계로 설명할 수 있습니다.
인장탄성률 = 인장응력 ÷ 인장변형률탄성률은 보통 MPa 또는 GPa 단위로 표시합니다. 값이 높을수록 같은 응력에서 변형률이 작기 때문에 재료가 더 단단하고 잘 휘지 않는 것으로 해석할 수 있습니다.
예를 들어 동일한 인장응력에서 탄성률이 3 GPa인 소재는 탄성률이 1 GPa인 소재보다 대체로 변형량이 작습니다. 그러나 이 관계는 초기 탄성 또는 준탄성 구간에서 해석해야 하며, 항복 이후의 큰 변형구간까지 단순히 동일한 비례관계로 적용할 수는 없습니다.
플라스틱은 금속과 달리 완전한 선형탄성체가 아닙니다. 시간, 온도, 시험속도와 이전 열이력에 따라 응력–변형 관계가 달라지는 점탄성 재료입니다. ASTM D638도 플라스틱에 금속과 같은 의미의 ‘진정한 탄성한계’를 적용하는 데 한계가 있으며, 탄성률을 강성 또는 응력–변형 특성을 나타내는 실용적 지표로 이해해야 한다고 설명합니다.

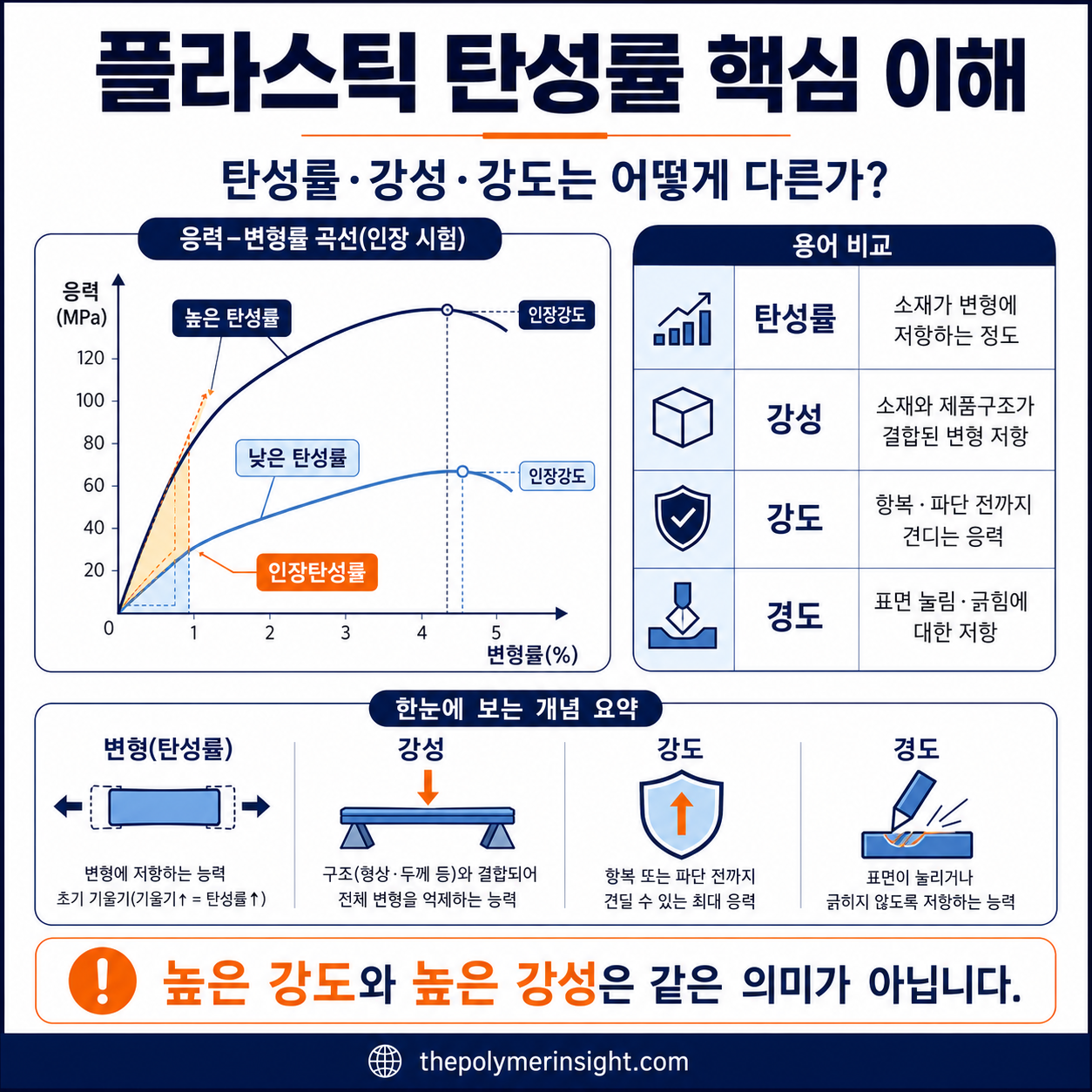

응력–변형률 곡선에서 탄성률 읽는 법
응력–변형률 곡선의 초기 부분이 가파를수록 탄성률이 높고, 완만할수록 탄성률이 낮습니다.
| 곡선 특징 | 탄성률 해석 | 제품 거동 |
| 초기 기울기가 가파름 | 탄성률이 높음 | 같은 하중에서 변형이 작음 |
| 초기 기울기가 완만함 | 탄성률이 낮음 | 쉽게 늘어나거나 휘어짐 |
| 항복점이 뚜렷함 | 소성변형 구간 존재 | 항복 후 영구변형 가능 |
| 파단신율이 낮음 | 취성 경향 가능 | 충격·노치 파손 주의 |
| 파단신율이 높음 | 연성·유연성 경향 | 큰 변형 수용 가능 |
탄성률은 곡선의 기울기이고, 인장강도는 곡선에서 나타나는 최대응력입니다. 따라서 두 값은 서로 관련될 수 있지만 동일한 물성은 아닙니다.
인장탄성률과 강도·강성의 차이
플라스틱 소재선정에서 가장 자주 혼동하는 개념은 강도와 강성입니다.
강도
강도는 재료가 파손되거나 항복하기 전까지 견딜 수 있는 응력 수준을 의미합니다. 인장강도, 굴곡강도, 압축강도와 충격강도처럼 하중 형태에 따라 구분됩니다.
인장강도가 높다는 것은 인장하중을 많이 견딜 수 있다는 의미이지만, 사용 중 변형량이 작다는 뜻은 아닙니다.
강성
강성은 외부 하중을 받을 때 변형에 저항하는 정도입니다. 소재 자체의 강성은 탄성률로 표현하고, 완제품의 강성은 소재의 탄성률뿐 아니라 형상과 두께, 리브, 하중 방향과 지지조건의 영향을 함께 받습니다.
즉, 탄성률은 소재 고유의 시험물성에 가깝고, 제품 강성은 소재와 구조가 결합된 결과입니다.
강도와 강성 비교
| 구분 | 강도 | 강성 |
| 핵심 질문 | 얼마나 큰 하중까지 견디는가 | 하중을 받을 때 얼마나 변형되는가 |
| 대표 물성 | 인장강도, 항복강도, 굴곡강도 | 인장탄성률, 굴곡탄성률 |
| 주요 고장 | 파단, 항복, 균열 | 휨, 처짐, 벌어짐, 치수변형 |
| 제품 예시 | 파손 방지 브래킷 | 정밀 하우징, 긴 지지대 |
| 개선 방법 | 수지 변경, 보강, 단면 확대 | 탄성률 향상, 리브·두께 개선 |
인장강도는 높지만 탄성률이 상대적으로 낮은 소재는 파단되지는 않아도 큰 변형이 발생할 수 있습니다. 반대로 탄성률이 높고 파단신율이 낮은 소재는 변형은 작지만 충격이나 노치에서 갑자기 파손될 수 있습니다.
따라서 “단단한 소재”라는 표현도 구체적으로 구분해야 합니다. 표면이 긁히지 않는 경도를 의미하는지, 휘지 않는 강성을 의미하는지, 큰 하중을 견디는 강도를 의미하는지에 따라 확인해야 할 물성이 달라집니다.
인장탄성률과 굴곡탄성률의 차이
인장탄성률은 시편을 잡아당길 때 측정하고, 굴곡탄성률은 시편을 굽힐 때 측정합니다. 두 시험은 하중상태와 시편형상, 계산방법이 다르기 때문에 값이 유사하게 나타나더라도 동일한 물성으로 직접 대체해서는 안 됩니다.
인장시험에서는 시편 단면에 비교적 균일한 인장응력이 작용합니다. 반면 굴곡시험에서는 시편의 한쪽 표면에는 인장응력, 반대쪽에는 압축응력이 발생하며, 두께 방향으로 응력이 달라집니다.
제품의 실제 하중 형태에 따라 우선해서 볼 탄성률도 달라집니다.
- 인장 케이블, 타이, 체결밴드: 인장탄성률
- 평판, 커버, 선반, 브래킷: 굴곡탄성률
- 기둥이나 지지부: 압축특성과 좌굴 검토
- 기어, 샤프트 연결부: 굽힘·비틀림 특성
- 장기 하중 부품: 크리프 탄성률 또는 등시성 곡선
데이터시트에서 인장탄성률이 없고 굴곡탄성률만 제시된 경우도 있지만, 이를 그대로 인장해석에 적용하기보다 공급사에 적절한 시험데이터를 요청하는 것이 바람직합니다.

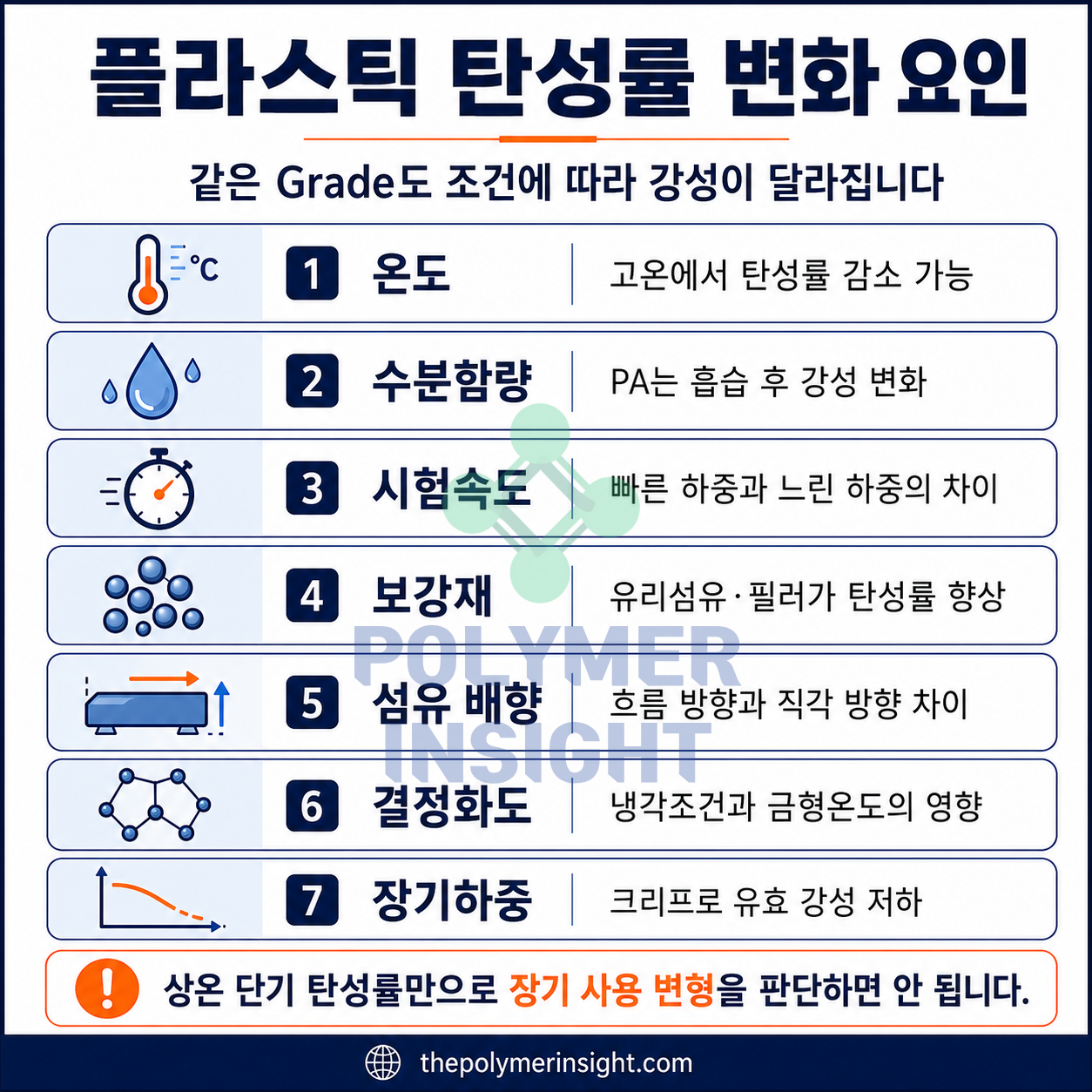

플라스틱 탄성률에 영향을 주는 7가지 조건
플라스틱 탄성률은 수지 종류만으로 결정되지 않으며 시험조건과 사용환경에 따라 변합니다.
1. 온도
온도가 상승하면 고분자 사슬의 운동성이 증가하기 때문에 일반적으로 탄성률은 낮아집니다. 실온에서 충분히 단단한 소재도 Tg에 가까워지면 강성이 급격히 감소할 수 있습니다.
따라서 고온 부품은 상온 탄성률뿐 아니라 온도별 응력–변형 곡선과 동적기계분석 자료를 함께 검토해야 합니다.
2. 수분함량
PA6와 PA66 같은 폴리아미드는 수분을 흡수하면 가소화 효과로 탄성률이 낮아질 수 있습니다. 건조상태 데이터만 보고 고습도 환경에 적용하면 실제 제품이 예상보다 많이 휘거나 체결력이 낮아질 수 있습니다.
3. 시험속도
빠른 시험에서는 분자 사슬이 재배열될 시간이 적어 상대적으로 높은 강성 또는 취성적인 거동이 나타날 수 있습니다. 느린 하중이나 장기하중에서는 변형이 계속 증가하기 때문에 단기 탄성률을 장기설계에 그대로 사용할 수 없습니다.
4. 유리섬유와 무기필러
유리섬유, 탄소섬유, 탈크와 미네랄 필러는 일반적으로 탄성률을 높입니다. 다만 보강재의 종류, 함량, 길이, 형상과 계면접착에 따라 향상 폭이 달라집니다.
유리섬유 함량을 높이면 강성은 증가하지만 유동성, 충격특성, 외관, 금형 마모와 수축 이방성 측면에서는 불리해질 수 있습니다.
5. 섬유 배향
사출성형 과정에서 유리섬유는 수지 흐름 방향으로 배향됩니다. 이 때문에 흐름 방향 탄성률은 높지만 직각 방향 탄성률은 낮게 나타날 수 있습니다.
데이터시트의 표준시편은 대개 섬유가 시험 방향으로 비교적 잘 배향된 조건이므로, 복잡한 완제품의 모든 방향에서 같은 강성을 기대해서는 안 됩니다.
6. 결정화도
PP, PA, PBT, POM과 같은 결정성 플라스틱은 냉각속도와 금형온도에 따라 결정화도가 달라집니다. 결정화도가 높아지면 일반적으로 강성과 내열성이 향상될 수 있지만 수축률과 뒤틀림도 증가할 수 있습니다.
7. 장기하중과 크리프
플라스틱은 일정한 응력에서도 시간이 지남에 따라 변형이 증가합니다. 이 때문에 처음 측정한 단기 탄성률보다 실제 장기 사용상태의 유효 강성이 낮아질 수 있습니다.
장기 체결부, 선반, 파이프, 압력부품과 구조지지대에서는 초기 탄성률보다 크리프 데이터와 등시성 응력–변형 곡선이 더 중요합니다.
유리섬유 보강이 탄성률과 제품 강성에 미치는 영향
유리섬유 보강은 플라스틱의 탄성률을 높이는 가장 일반적인 방법 중 하나입니다. PA, PBT, PP, PC, PPS와 PPA 등에 유리섬유를 혼합하면 비보강 Grade보다 인장탄성률과 굴곡탄성률이 크게 높아질 수 있습니다.
그러나 데이터시트에서 GF 30% Grade의 탄성률이 높다고 해서 모든 제품 방향에서 동일한 강성을 얻는 것은 아닙니다.
유리섬유 보강 시 함께 확인할 항목
- 유리섬유 함량
- 잔존 섬유 길이
- 수지와 유리섬유의 계면접착
- 게이트 위치
- 수지 흐름 방향
- 웰드라인 위치
- 제품두께
- 흐름 방향과 직각 방향 물성
- 수축률 이방성
- 충격강도와 파단신율
예를 들어 긴 평판에 유리섬유 보강재를 적용하면 전체 처짐은 줄일 수 있지만, 섬유 배향과 방향별 수축률 차이로 제품이 휘어질 수 있습니다. 즉, 높은 탄성률이 곧 높은 치수정밀도를 보장하는 것은 아닙니다.
금속 대체 부품에서도 같은 문제가 발생합니다. 플라스틱은 유리섬유로 보강하더라도 알루미늄이나 강철보다 탄성률이 낮은 경우가 많기 때문에 기존 금속 형상을 그대로 복제하면 과도한 변형이 발생할 수 있습니다. 리브, 곡률, 폐단면과 하중 전달경로를 함께 재설계해야 합니다.

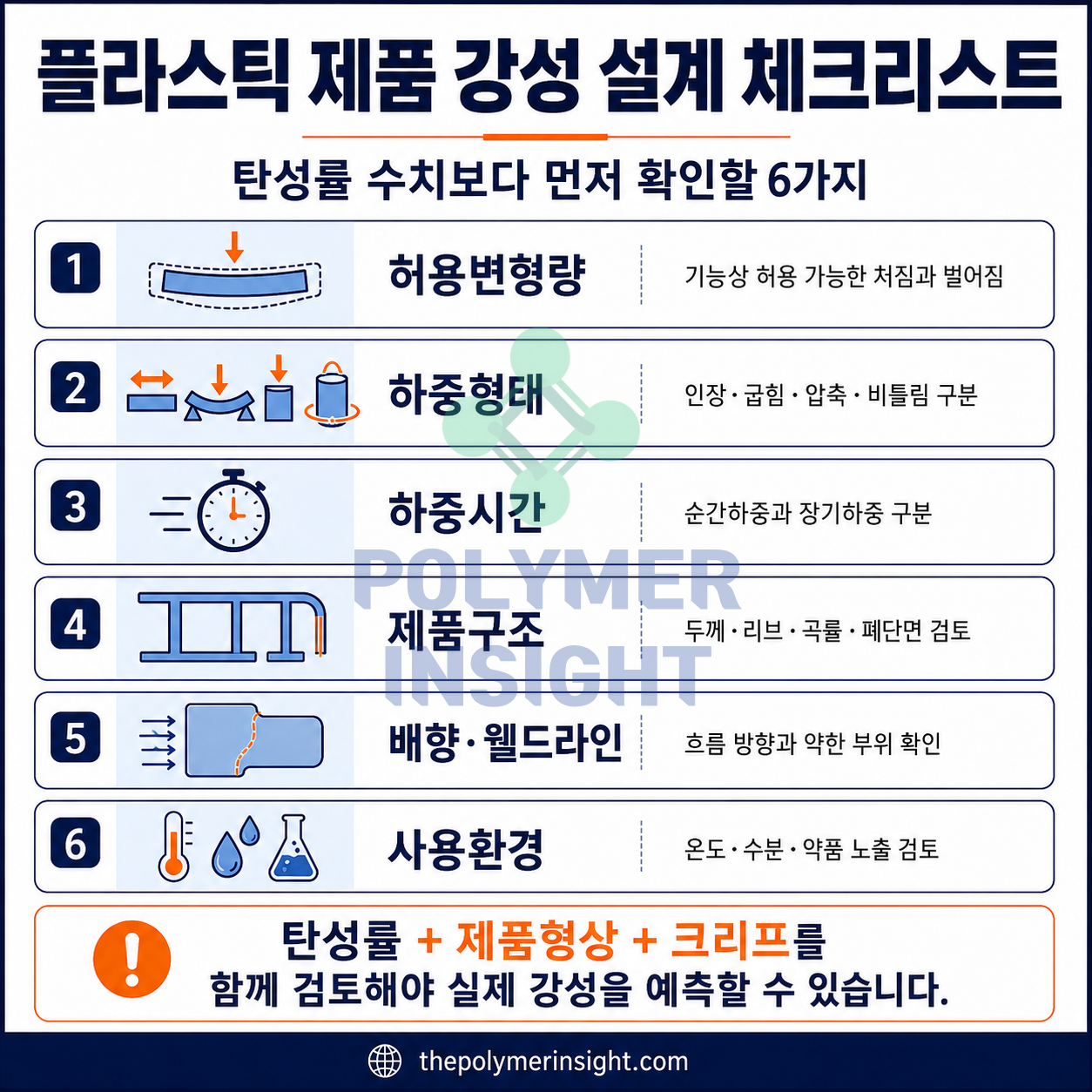

플라스틱 소재 선정에서 탄성률을 적용하는 방법
탄성률이 중요한 제품에서는 먼저 허용변형량을 정의해야 합니다.
정밀 하우징과 커넥터
정밀 하우징은 체결 후 벌어짐, 단차, 핀 위치와 씰 압축량이 중요합니다. 이 경우 탄성률, 크리프, 수분에 따른 치수변화와 열팽창계수를 함께 검토해야 합니다.
브래킷과 지지대
브래킷은 파단되지 않아도 처짐이 커지면 기능을 잃습니다. 최대 하중뿐 아니라 사용하중에서의 변위와 장기 크리프를 계산해야 합니다.
스냅핏과 클립
스냅핏은 일정한 강성이 필요하지만 지나치게 높은 탄성률과 낮은 파단신율의 조합은 조립 파손을 일으킬 수 있습니다. 탄성회복, 항복신율과 반복조립 특성을 함께 봐야 합니다.
금속 대체 부품
금속 대체에서는 인장강도보다 탄성률 차이가 더 큰 설계제약이 될 수 있습니다. 소재만 변경하기보다 단면계수와 제품 형상을 바꿔 강성을 확보하는 접근이 필요합니다.
Thin Wall 제품
두께를 줄이는 것은 원가와 경량화에 유리하지만 두께 감소는 제품 강성을 크게 낮춥니다. 탄성률이 높은 Grade로 바꾸더라도 두께 감소 효과를 모두 상쇄하지 못할 수 있으므로 구조해석과 금형시험이 필요합니다.
공급업체에 요청할 데이터
탄성률이 중요한 프로젝트에서는 다음 자료를 요청하는 것이 좋습니다.
- ISO 527 또는 ASTM D638 인장탄성률
- ISO 178 또는 ASTM D790 굴곡탄성률
- 온도별 응력–변형 곡선
- 건조·흡습상태 탄성률
- 흐름·직각 방향 탄성률
- 시간별 크리프 변형자료
- 등시성 응력–변형 곡선
- CAE용 비선형 물성 및 이방성 데이터
- 재생재 혼합비별 강성 변화
- 열노화·약품노출 후 물성 유지율
실무자의 인사이트
실무자의 인사이트: “강도는 부품이 부러지는 시점을 설명하지만, 탄성률은 부품이 정상 기능을 유지할 수 있는지를 설명합니다.”
시장개발과 고객기술지원, 스펙인 업무에서 강도 부족보다 더 자주 발생하는 문제는 과도한 변형입니다. 제품이 파손되지는 않았지만 커버가 들뜨고, 체결부가 벌어지며, 기어 중심이 틀어지고, 씰 압력이 낮아져 기능을 잃는 사례가 이에 해당합니다.
이런 문제는 데이터시트의 인장강도만 비교해서는 예측하기 어렵습니다. 사용하중에서의 변형량, 탄성률의 온도 의존성, 장기 크리프와 섬유 배향을 함께 봐야 합니다.
특히 유리섬유 보강 Grade를 제안할 때는 “GF 함량이 높아 더 강하다”는 설명만으로는 충분하지 않습니다. 고객에게 다음 질문을 먼저 확인해야 합니다.
- 제품이 파손되면 고장인지, 일정 변형을 초과하면 고장인지
- 실제 허용변형량은 몇 mm인지
- 하중이 순간적인지 장기간 지속되는지
- 사용온도와 습도 범위는 어떻게 되는지
- 제품 하중 방향과 수지 흐름 방향이 일치하는지
- 리브와 게이트 위치를 변경할 수 있는지
- 외관과 뒤틀림 허용기준은 어느 정도인지
- 기존 금속 또는 경쟁소재 대비 어떤 기능을 유지해야 하는지
실제 스펙인에서는 후보 소재의 탄성률 순위를 정한 뒤, 구조해석으로 변위와 응력을 검토하고, 금형시험에서 배향과 뒤틀림을 확인한 다음, 완제품의 장기하중과 온도시험으로 검증해야 합니다.
탄성률이 가장 높은 소재가 항상 최선은 아닙니다. 조립성, 충격성, 뒤틀림, 유동성, 외관, 가격과 공급 안정성까지 균형을 맞춘 Grade가 양산에 더 적합할 수 있습니다.
자주 묻는 질문 (FAQ)
Q1. 탄성률이 높으면 인장강도도 높은가요?
항상 그렇지는 않습니다. 탄성률은 변형에 대한 저항이고 인장강도는 최대 인장응력입니다. 유리섬유 보강재는 두 물성을 함께 높이는 경우가 많지만, 충격보강이나 가소화 소재는 인장강도와 탄성률의 변화 방향이 다를 수 있습니다.
Q2. 탄성률이 높으면 충격에도 강한가요?
그렇지 않습니다. 탄성률이 높은 소재는 단단하지만 파단신율이 낮고 노치에 민감할 수 있습니다. 충격이 중요한 제품은 아이조드 또는 샤르피 충격강도를 별도로 확인해야 합니다.
Q3. 인장탄성률과 굴곡탄성률 중 무엇을 봐야 하나요?
실제 제품의 하중형태에 맞는 값을 우선해야 합니다. 잡아당기는 부품은 인장탄성률, 평판이나 브래킷처럼 휘는 부품은 굴곡탄성률이 더 직접적입니다.
Q4. Young’s modulus와 인장탄성률은 같은 의미인가요?
일반적으로 인장 방향의 초기 응력–변형 관계를 나타내는 의미로 유사하게 사용됩니다. 다만 플라스틱은 비선형 점탄성 거동을 보이므로 시험규격과 계산구간을 확인해야 합니다.
Q5. 유리섬유 함량이 높을수록 제품 강성이 항상 높아지나요?
소재의 표준시편 탄성률은 높아지는 경향이 있지만 실제 제품 강성은 섬유 배향, 웰드라인, 제품형상과 두께에 따라 달라집니다. 방향별 강성과 뒤틀림을 함께 검토해야 합니다.
Q6. 데이터시트 탄성률을 구조해석에 그대로 넣어도 되나요?
단순 초기검토에는 사용할 수 있지만, 정밀해석에서는 온도, 수분, 변형률 속도, 이방성과 비선형성을 반영한 CAE용 데이터를 사용하는 것이 좋습니다. 장기하중이라면 크리프 자료도 필요합니다.
함께 읽으면 좋은 글
- 플라스틱 인장강도란? 항복강도·파단강도·연신율 해석법
인장강도와 항복·파단 거동, 응력–변형률 곡선의 전체 구조를 확인할 수 있습니다. - 플라스틱 굴곡강도와 굴곡탄성률의 차이 및 시험법
인장탄성률과 굴곡탄성률의 하중방식 및 구조부품 적용 차이를 이해하는 데 도움이 됩니다. - 플라스틱 크리프란? 장기 하중 변형과 수명 예측 방법
단기 탄성률과 실제 장기 사용 시 강성이 달라지는 이유를 확인할 수 있습니다.
결론
플라스틱 탄성률은 소재가 하중을 받을 때 얼마나 변형에 저항하는지를 나타내는 핵심 기계적 물성입니다. 인장탄성률은 응력–변형률 곡선의 초기 기울기와 관련되며, 값이 높을수록 같은 하중에서 변형이 작아지는 경향이 있습니다.
강도와 강성은 구분해야 합니다. 강도는 파단과 항복에 대한 저항이고, 강성은 사용 중 변형에 대한 저항입니다. 제품이 부러지지 않더라도 과도하게 휘거나 벌어져 기능을 잃을 수 있기 때문에 구조부품에서는 탄성률이 인장강도보다 더 중요한 기준이 될 수 있습니다.
탄성률은 온도, 수분, 시험속도, 보강재, 배향, 결정화도와 장기하중에 따라 달라집니다. 특히 유리섬유 보강 Grade는 표준시편에서 높은 강성을 보이지만 실제 제품에서는 방향별 물성 차이와 뒤틀림이 발생할 수 있습니다.
소재선정에서는 탄성률 숫자만 비교하지 말고 실제 허용변형량, 사용온도, 하중시간, 제품형상과 금형조건을 함께 고려해야 합니다. 최종 후보는 표준시편 데이터, 구조해석, 금형시험과 완제품 장기평가를 통해 검증하는 것이 바람직합니다.
참고문헌
- ISO 527-1:2019, Plastics — Determination of tensile properties — Part 1: General principles
플라스틱 및 플라스틱 복합재료의 인장강도, 인장탄성률과 응력–변형 관계를 평가하기 위한 일반 원칙입니다.
2019년·International Organization for Standardization. - ISO 527-2:2025, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and extrusion plastics
성형 및 압출 플라스틱의 인장특성 측정을 위한 시험조건을 규정한 최신판입니다.
2025년·International Organization for Standardization. - ASTM D638-22, Standard Test Method for Tensile Properties of Plastics
플라스틱의 인장강도, 인장탄성률, 항복 및 신율 특성을 평가하는 대표적인 ASTM 시험방법입니다.
2022년·ASTM International. - ASTM WK97748, Revision of D638-22 Standard Test Method for Tensile Properties of Plastics
ASTM D638-22의 후속 개정 작업으로, 시험성적서와 고객규격에서 판본 확인이 필요함을 보여줍니다.
2026년 확인·ASTM International. - ISO 178:2019, Plastics — Determination of flexural properties
플라스틱의 굴곡응력과 굴곡탄성률을 측정하기 위한 국제표준입니다.
2019년·International Organization for Standardization. - ASTM D790, Standard Test Methods for Flexural Properties of Unreinforced and Reinforced Plastics and Electrical Insulating Materials
비보강·보강 플라스틱과 전기절연재료의 굴곡특성을 평가하는 ASTM 시험방법입니다.
ASTM International.
최초 작성일: 2026년 9월 10일
최종 업데이트: 2026년 9월 10일
2026.09.06 - [플라스틱 물성 (Properties)] - 플라스틱 물성 완벽 가이드: 기계적·열적·유변·전기적 물성과 시험법
플라스틱 물성 완벽 가이드: 기계적·열적·유변·전기적 물성과 시험법
플라스틱 소재를 선정할 때 가장 먼저 확인하는 자료는 대개 데이터시트(TDS, Technical Data Sheet)입니다. 데이터시트에는 인장강도, 굴곡탄성률, 충격강도, 열변형 온도, 성형수축률, 흡수율처럼 수
thepolymerinsight.com
'플라스틱 물성 (Properties) > 기계적 물성' 카테고리의 다른 글
| 플라스틱 굴곡강도와 굴곡탄성률의 차이 완벽 이해: 3점 굽힘시험과 ISO 178, ASTM D790 해석법 (0) | 2026.09.10 |
|---|---|
| 인장강도 완벽 이해 | 항복강도, 파단강도, ISO 527과 ASTM D638 시험 방법 차이 (0) | 2026.09.09 |
