플라스틱 소재를 선정할 때 가장 먼저 확인하는 자료는 대개 데이터시트(TDS, Technical Data Sheet)입니다. 데이터시트에는 인장강도, 굴곡탄성률, 충격강도, 열변형 온도, 성형수축률, 흡수율처럼 수많은 물성값이 나열되어 있습니다. 하지만 숫자가 높다는 이유만으로 더 좋은 소재라고 판단하거나, 서로 다른 시험규격에서 얻은 값을 그대로 비교하면 실제 제품에서는 예상하지 못한 파손과 변형이 발생할 수 있습니다.
플라스틱의 성능은 수지 종류만으로 결정되지 않습니다. 분자량과 결정화도, 유리섬유와 무기필러의 함량, 난연제와 충격보강제, 사출조건, 시편의 두께와 방향, 온도와 습도, 하중이 작용하는 시간에 따라 동일한 수지의 측정값도 크게 달라질 수 있습니다. 특히 데이터시트에 표시된 값은 특정 조건에서 측정한 대푯값인 경우가 많으므로, 이를 완제품의 보증성능이나 장기 설계값으로 그대로 적용해서는 안 됩니다.
종합석유화학 회사에서 시장개발, 고객기술지원, 스펙인 업무를 수행하면서 확인한 가장 흔한 오류도 바로 이 지점에서 발생했습니다. 고객은 소재의 이름을 기준으로 비교하지만, 실제 문제는 Grade 구성과 시험조건, 가공공법, 최종 사용환경의 차이에서 발생하는 경우가 많았습니다. 이번 글에서는 플라스틱의 기계적·열적·물리적·가공·전기적 물성을 구분하고, 데이터시트와 ISO·ASTM 시험값을 해석해 실제 소재 선정에 적용하는 방법을 살펴보겠습니다.

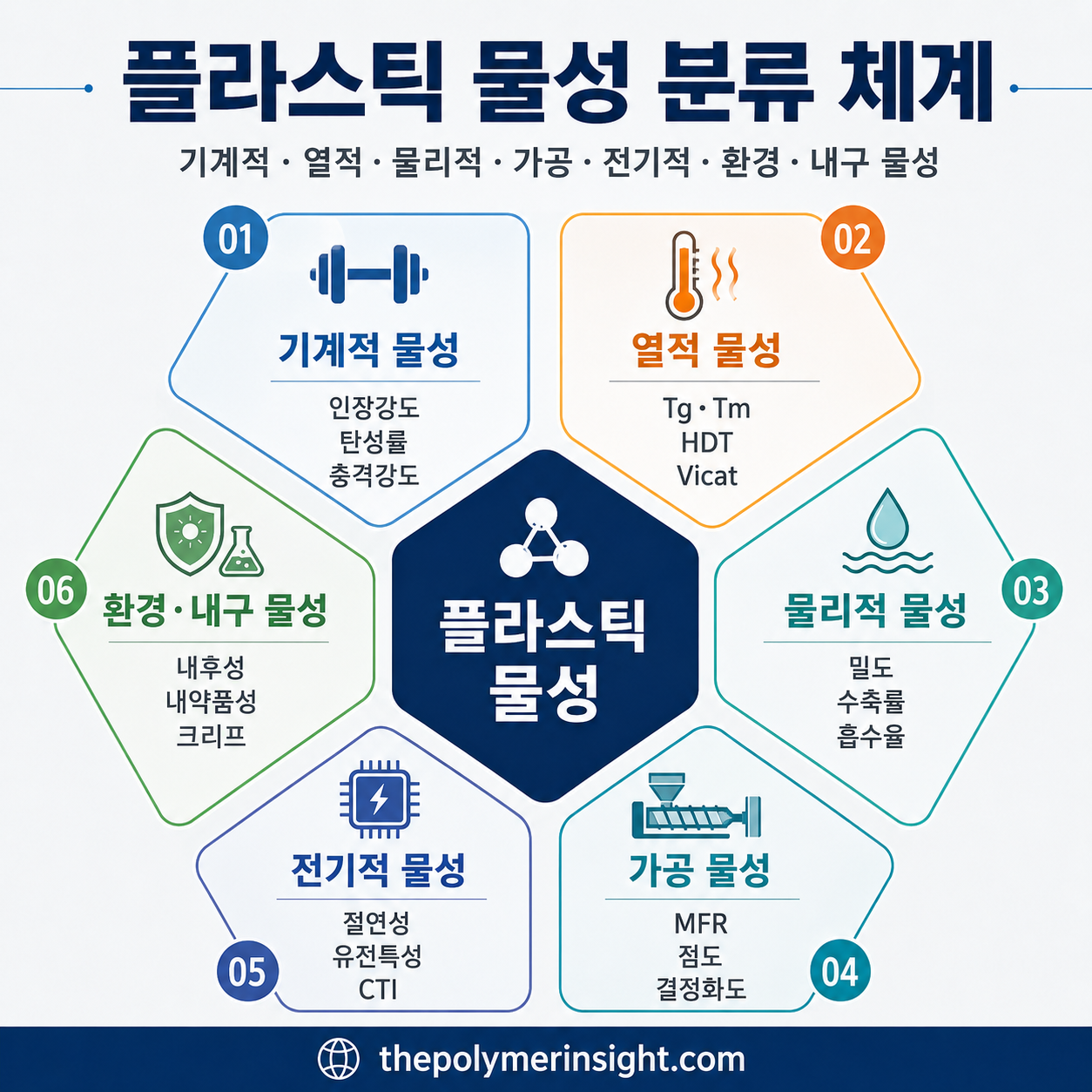

플라스틱 물성이란 무엇인가
플라스틱 물성이란 재료가 외부의 하중, 열, 전기, 수분, 화학약품과 같은 조건에 노출됐을 때 나타내는 물리적·기계적 반응을 의미합니다. 물성은 크게 기계적 물성, 열적 물성, 물리적 물성, 가공·유변 물성, 전기적 물성, 환경·내구 물성으로 구분할 수 있습니다.
여기서 물성과 완제품 성능은 구분해야 합니다. 인장강도 70 MPa로 표시된 수지를 사용하더라도 제품의 두께, 웰드라인, 게이트 위치, 잔류응력, 노치, 수분함량이 달라지면 완제품이 견디는 실제 하중은 달라집니다. 즉, 데이터시트의 물성은 소재를 비교하기 위한 출발점이지 완제품의 성능을 자동으로 보증하는 결과값이 아닙니다.
플라스틱 물성을 결정하는 주요 요소는 다음과 같습니다.
| 영향 요소 | 물성에 미치는 주요 영향 |
| 분자구조와 분자량 | 강도, 점도, 내충격성, 가공성 |
| 결정화도 | 강성, 수축률, 내약품성, 투명도 |
| 유리섬유·무기필러 | 강성, 치수안정성, 수축 이방성 |
| 충격보강제 | 충격강도 향상, 강성과 내열성 저하 가능 |
| 난연제 | 난연성 향상, 기계적 물성과 가공성 변화 가능 |
| 온도와 습도 | 탄성률, 충격강도, 치수, 전기적 특성 변화 |
| 시험속도와 시편두께 | 인장·충격·난연 시험결과 변화 |
| 성형조건 | 결정화, 잔류응력, 배향, 웰드라인 형성 |
따라서 플라스틱 물성표를 볼 때는 단순한 숫자보다 어떤 소재를 어떤 조건에서 어떤 시험법으로 측정했는가를 먼저 확인해야 합니다.
플라스틱 기계적 물성: 인장강도·탄성률·충격강도
기계적 물성은 플라스틱 부품이 외부 하중에 얼마나 견디고 어떻게 변형되는지를 나타냅니다. 대표 항목에는 인장강도, 인장탄성률, 굴곡강도, 굴곡탄성률, 파단신율, 충격강도, 경도, 크리프 특성이 있습니다.
인장강도와 파단신율
인장강도는 시편을 양쪽으로 당길 때 견디는 인장응력을 나타냅니다. 그러나 데이터시트에서는 항복응력, 최대 인장응력, 파단응력이 서로 다르게 표시될 수 있으므로 항목을 정확히 구분해야 합니다.
항복응력은 재료가 탄성영역을 벗어나 영구변형을 시작하는 지점과 관련되고, 파단신율은 시편이 끊어질 때까지 얼마나 늘어났는지를 나타냅니다. 강도가 높은 재료가 반드시 충격에도 강하거나 유연한 것은 아닙니다. 유리섬유 보강 Grade는 인장강도와 탄성률이 높아지는 반면, 파단신율과 특정 방향의 충격특성이 낮아질 수 있습니다.
ISO 527-1은 정의된 조건에서 플라스틱과 플라스틱 복합재료의 인장 특성을 측정하기 위한 일반 원칙을 규정하며, 인장강도와 인장탄성률, 응력-변형 관계 등을 평가하는 데 사용됩니다.
탄성률과 강성
탄성률은 재료가 변형에 저항하는 정도를 나타냅니다. 탄성률이 높은 소재는 같은 하중에서 덜 휘지만, 이것이 곧 파손에 강하다는 뜻은 아닙니다.
예를 들어 유리섬유 보강 PA나 PBT는 비보강 소재보다 탄성률이 크게 높아 정밀 구조부품에 유리합니다. 반면 섬유 배향 때문에 흐름 방향과 직각 방향의 강성 및 수축률이 달라질 수 있어, 복잡한 형상의 사출품에서는 뒤틀림 검토가 필요합니다.
충격강도와 노치 민감성
충격강도는 순간적인 충격에 대한 저항성을 나타냅니다. 대표적인 시험으로 아이조드와 샤르피 시험이 있습니다. 두 시험은 시편의 지지방법, 충격 방향, 노치 위치와 단위가 다를 수 있으므로 결과를 직접 비교해서는 안 됩니다.
충격특성은 온도와 시편두께, 노치 형상에 민감합니다. 상온에서 높은 충격강도를 보이는 소재도 저온에서는 취성파괴가 발생할 수 있습니다. 자동차 외장재, 전동공구 하우징, 안전부품처럼 낙하나 충돌 가능성이 있는 용도라면 상온 데이터뿐 아니라 실제 최저 사용온도에서의 충격특성을 확인해야 합니다.
크리프와 장기 하중
플라스틱은 항복강도보다 낮은 하중에서도 오랜 시간 힘을 받으면 변형이 증가할 수 있습니다. 이를 크리프라고 합니다. 체결부, 파이프, 압력용기, 선반, 클립처럼 지속적으로 하중을 받는 부품에서는 단기 인장강도보다 크리프 특성이 더 중요한 설계 기준이 될 수 있습니다.
온도가 높아지면 분자 사슬의 운동성이 커지므로 크리프 변형은 대체로 빨라집니다. 따라서 상온 단기시험에서 문제가 없었다는 이유만으로 고온 장기사용 적합성을 판단해서는 안 됩니다.
플라스틱 열적 물성: Tg·Tm·HDT·Vicat·사용온도
플라스틱의 열적 물성을 평가할 때 자주 사용하는 지표는 유리전이온도 Tg, 융점 Tm, 열변형온도 HDT, Vicat 연화온도, 연속사용온도입니다. 이 지표들은 서로 관련이 있지만 의미와 시험방법이 다릅니다.
유리전이온도 Tg와 융점 Tm
유리전이온도는 비정질 영역의 분자 운동성이 크게 변하는 온도 범위입니다. Tg 이하에서는 재료가 상대적으로 단단하고 유리상에 가깝지만, Tg 이상에서는 분자 운동이 증가하면서 탄성률과 치수안정성이 변할 수 있습니다.
융점은 결정성 영역이 용융되는 온도입니다. 결정성 플라스틱은 일반적으로 Tg와 Tm을 모두 가지지만, 완전한 비결정성 플라스틱은 명확한 결정 융점을 나타내지 않습니다.
PC와 ABS 같은 비결정성 소재는 Tg와 연화 거동이 중요하고, PA·PBT·PP 같은 결정성 소재는 Tg뿐 아니라 Tm과 결정화 거동도 함께 확인해야 합니다. 그러나 Tm이 높다고 해서 완제품을 그 온도 가까이에서 장시간 사용할 수 있다는 의미는 아닙니다.
열변형 온도 HDT
HDT는 일정한 굽힘응력을 가한 시편을 가열하면서 규정된 변형량에 도달하는 온도를 측정한 값입니다. ISO 75-1은 3점 굽힘 하중에서 플라스틱의 하중변형온도를 측정하는 일반 시험방법을 규정합니다.
HDT는 사용 가능한 절대 최고온도가 아니라, 특정 하중과 시편조건에서 소재의 강성이 어느 정도 유지되는지를 비교하는 지표에 가깝습니다. 같은 소재라도 적용한 응력과 시편 방향, 보강재 유무에 따라 결과가 달라질 수 있습니다.
특히 유리섬유 보강 Grade는 상온 강성과 HDT가 크게 향상될 수 있지만, 실제 장기사용온도는 열산화와 가수분해, 크리프, 반복하중 등 다른 열화요인까지 함께 검토해야 합니다.
Vicat 연화온도
Vicat 연화온도는 규정된 하중을 받은 침입자가 시편에 일정 깊이 들어가는 온도를 측정합니다. PVC 파이프, 시트, 비결정성 수지와 같이 열에 따른 연화 거동을 비교하는 데 널리 사용됩니다.
HDT가 굽힘하중 아래에서의 변형을 평가한다면, Vicat는 국부적인 압입과 연화 거동을 평가합니다. 두 시험은 측정 원리와 하중조건이 다르므로 HDT와 Vicat 값을 동일한 의미의 내열온도로 해석하면 안 됩니다.
연속사용온도
연속사용온도는 소재가 장시간 열에 노출됐을 때 기계적·전기적 특성을 일정 수준 유지할 수 있는지를 판단하는 개념입니다. 이는 짧은 시간에 측정하는 HDT, Vicat, Tg와 구분해야 합니다.
장기 사용환경에서는 산소, 습도, 화학물질, 하중, 열사이클이 복합적으로 작용합니다. 따라서 고온용 부품을 선정할 때는 HDT 값 하나가 아니라 장기 열노화 자료, 크리프 데이터, 전기적 장기평가, 실제 부품시험을 함께 검토해야 합니다.
플라스틱 물리적 물성: 밀도·수축률·흡수율
물리적 물성은 완제품의 무게, 치수정밀도, 수분에 따른 변화, 외관과 성형 안정성에 직접적인 영향을 미칩니다.
밀도와 비중
밀도는 단위 부피당 질량을 의미하고, 비중은 재료의 밀도를 기준물질의 밀도와 비교한 상대값입니다. 플라스틱은 대부분 금속보다 밀도가 낮아 자동차, 전기전자, 운송장비의 경량화 소재로 활용됩니다.
그러나 단순히 밀도만 비교해서는 안 됩니다. 금속을 플라스틱으로 대체할 때는 동일한 강성과 내구성을 확보하기 위해 부품두께나 리브 구조가 달라질 수 있기 때문입니다. 실제 경량화 효과는 밀도뿐 아니라 설계변경, 보강재 함량, 필요한 부피와 조립부품 감소까지 포함해 계산해야 합니다.
성형수축률과 뒤틀림
성형수축률은 금형 내부의 수지가 냉각되고 고화되면서 치수가 감소하는 정도입니다. 결정성 플라스틱은 결정 형성 과정에서 체적 변화가 발생하기 때문에 일반적으로 비결정성 플라스틱보다 수축률이 크고, 냉각조건의 영향을 더 많이 받을 수 있습니다.
유리섬유 보강재는 전체 수축률을 줄이는 데 도움이 되지만, 섬유가 흐름 방향으로 배향되면서 방향별 수축률 차이를 키울 수 있습니다. 이 때문에 수축률 수치가 낮은 소재라도 제품 형상과 게이트 위치가 적절하지 않으면 뒤틀림이 발생할 수 있습니다.
소재 변경 시에는 데이터시트의 대표 수축률만 금형에 적용하지 말고 다음 조건을 확인해야 합니다.
- 제품의 평균두께와 두께 편차
- 게이트 위치와 수지 흐름 방향
- 보강재 종류와 함량
- 금형온도와 냉각시간
- 보압과 충전조건
- 제품의 리브와 코어 구조
- 후수축과 흡습에 따른 치수변화
흡수율과 흡습률
흡수율은 물에 침지했을 때 재료가 흡수하는 수분의 정도이고, 흡습률은 대기 중 수분을 흡수하는 특성과 관련됩니다. 측정조건과 표현방식이 다르므로 데이터시트의 수치를 비교할 때 시험법과 컨디셔닝을 확인해야 합니다.
PA6와 PA66 같은 폴리아미드는 수분을 흡수하면 치수가 증가하고 탄성률과 강도가 낮아질 수 있지만, 충격성과 인성이 향상되기도 합니다. 따라서 건조 상태의 데이터만으로 실제 사용상태를 평가하면 오류가 발생할 수 있습니다.
반면 PBT, POM, PPS와 같은 소재는 일반적으로 PA보다 수분에 따른 물성변화가 작아 전기 커넥터와 정밀부품에서 검토되는 경우가 많습니다. 다만 소재군만으로 판단하지 말고 해당 Grade의 보강재, 난연재, 수분평형 상태를 확인해야 합니다.
플라스틱 가공 물성: MFR·점도·분자량·결정화도
가공 물성은 수지가 사출기나 압출기 안에서 녹고 흐르며 냉각되는 과정과 관련됩니다. 대표 지표는 MFR, MVR, 용융점도, 전단점도, 분자량, 결정화도입니다.
MFR과 MVR
MFR은 규정된 온도와 하중에서 일정 시간 동안 다이를 통과한 수지의 질량을 나타내고, MVR은 통과한 부피를 나타냅니다. ISO 1133-1:2022는 열가소성 플라스틱의 MFR과 MVR을 측정하는 표준방법을 규정합니다.
일반적으로 동일한 소재계와 유사한 첨가제 구성에서는 MFR이 높을수록 흐름성이 높은 경향을 보입니다. 그러나 서로 다른 수지 종류나 충전재가 포함된 Grade를 MFR만으로 직접 비교하는 것은 적절하지 않습니다.
MFR은 특정 온도와 하중에서 얻은 단일점 측정값입니다. 실제 사출성형에서는 전단속도와 온도가 계속 변하므로, 얇은 벽 제품이나 정밀 유동해석에는 점도곡선과 압력-체적-온도 자료가 더 유용할 수 있습니다.
점도와 분자량
분자량이 높아지면 일반적으로 용융점도가 높아지고, 강도와 용융상태의 안정성이 향상되는 경향이 있습니다. 반대로 분자량이 낮아지면 유동성이 개선될 수 있지만, 충격성이나 장기 내구성이 저하될 가능성이 있습니다.
다만 이러한 관계는 동일한 고분자와 유사한 분자량 분포를 비교할 때 주로 적용됩니다. 분지구조, 공중합 조성, 필러, 가소제, 첨가제가 달라지면 MFR과 실제 가공성의 관계도 달라질 수 있습니다.
결정화도
결정화도는 고분자 내부에서 분자 사슬이 규칙적으로 배열된 정도를 의미합니다. 결정화도가 높아지면 강성, 내약품성, 밀도, 내열성이 높아질 수 있지만, 수축률과 불투명성이 증가할 수 있습니다.
냉각속도가 빠르면 결정화가 충분히 진행되지 못할 수 있고, 금형온도를 높이면 결정화도가 증가할 수 있습니다. 핵제와 보강재도 결정화 속도와 결정 크기에 영향을 줍니다. 따라서 같은 수지를 사용해도 금형온도와 제품두께에 따라 최종 물성이 달라질 수 있습니다.
플라스틱 전기적 물성: 절연·유전율·CTI·난연성
전기전자용 플라스틱에서는 기계적 강도와 내열성 외에도 절연파괴강도, 체적저항률, 표면저항률, 유전율, 유전손실, CTI, 난연성이 중요합니다.
절연파괴강도는 전기장이 가해졌을 때 절연이 파괴되는 수준과 관련되고, 체적저항률은 재료 내부를 통한 전류 흐름에 저항하는 정도를 나타냅니다. 유전율과 유전손실은 고주파 커넥터, 안테나, 통신부품과 같이 신호전송 성능이 중요한 용도에서 핵심적인 지표가 됩니다.
CTI는 오염물과 수분이 존재하는 조건에서 재료 표면을 따라 전도성 경로가 형성되는 트래킹 저항성과 관련됩니다. 전기차 충전부품, 고전압 커넥터, 차단기와 같은 용도에서는 높은 CTI와 난연성, 절연성, 장기 내열성을 함께 검토해야 합니다.
UL 94 난연등급도 시편두께와 시험방향을 함께 확인해야 합니다. 동일한 Grade가 얇은 두께에서는 V-1이고 두꺼운 시편에서는 V-0일 수 있으므로, 데이터시트에 V-0라고 적혀 있다는 사실만으로 모든 두께에서 동일한 등급을 갖는다고 판단해서는 안 됩니다.
또한 난연등급은 특정 시험조건에서 연소거동을 분류한 결과이며, 실제 제품 전체의 화재 안전성을 단독으로 보증하는 지표는 아닙니다. 제품구조, 점화원, 주변부품, 사용전압, 열축적 조건까지 포함한 완제품 평가가 필요합니다.
ISO·ASTM 플라스틱 시험값을 비교하는 방법
ISO와 ASTM 시험은 같은 물성 이름을 사용하더라도 시편 형상과 시험속도, 노치, 지지방식, 컨디셔닝 조건이 다를 수 있습니다. 따라서 시험규격이 다른 결과를 단순히 숫자만으로 비교하면 잘못된 결론에 이를 수 있습니다.
플라스틱 데이터시트를 비교할 때는 다음 순서를 권장합니다.
- 동일한 수지 종류와 유사한 Grade인지 확인합니다.
- 비보강·유리섬유 보강·난연 Grade를 구분합니다.
- ISO와 ASTM 중 동일한 시험규격의 값을 비교합니다.
- 시험온도와 습도, 건조상태를 확인합니다.
- 시편두께와 사출 방향을 확인합니다.
- 대푯값인지 최소보증값인지 구분합니다.
- 단기 물성과 장기 설계성능을 구분합니다.
- 최종 사용조건을 반영한 부품시험을 실시합니다.
ISO 527은 플라스틱 인장특성, ISO 75는 하중변형온도, ISO 1133은 열가소성 수지의 MFR·MVR을 평가하는 대표적인 국제표준입니다. 각 시험은 정의된 조건에서 소재의 특성을 비교하기 위한 것이므로, 실제 사용성능을 판단할 때는 제품 구조와 환경을 함께 반영해야 합니다.
플라스틱 소재 선정: 물성표보다 사용환경이 먼저다
소재 선정에서는 “가장 높은 물성을 가진 소재”보다 “사용조건을 만족하면서 안정적으로 생산할 수 있는 소재”를 찾는 것이 중요합니다.
실무에서는 다음 순서로 요구조건을 정리하는 것이 효과적입니다.
1. 사용온도
- 연속 사용온도
- 순간 최고온도
- 저온 충격조건
- 반복적인 가열·냉각 여부
2. 하중조건
- 인장·압축·굽힘·비틀림
- 순간하중 또는 지속하중
- 반복하중
- 체결응력과 잔류응력
3. 사용환경
- 수분과 습도
- 산·알칼리·용제·오일
- 자외선과 옥외노출
- 세척·살균 조건
- 전압과 오염환경
4. 제품 요구사항
- 치수공차
- 외관과 투명성
- 난연 등급
- 전기 절연
- 식품·의료·환경 규제
- 목표수명
5. 생산조건
- 사출·압출·블로우·열성형
- 금형 구조
- 건조조건
- 재생재 사용 여부
- 사이클타임과 생산성
6. 사업성
- 소재가격
- 글로벌 공급 안정성
- 공급업체의 기술지원
- 승인 Grade 유지 가능성
- 변경관리와 추적성
이 과정을 거치면 고가의 슈퍼엔지니어링 플라스틱을 불필요하게 적용하는 과잉설계를 줄일 수 있고, 반대로 초기 원료비만 낮추려다 품질비용과 클레임이 증가하는 문제도 예방할 수 있습니다.
실무자의 인사이트
실무 팁: “플라스틱 소재 선정의 핵심은 가장 높은 물성값을 찾는 것이 아니라 실제 사용조건에서 가장 안정적인 물성의 균형을 찾는 것입니다.”
제가 스펙인 업무를 수행할 때 고객이 가장 먼저 요청해 왔던 것은 대체로 기존 소재보다 높은 강도, 높은 내열성 또는 낮은 가격입니다. 그런데 실제 양산 적용 여부를 결정하는 것은 단일 물성이 아니라 여러 물성 사이의 균형인 경우가 많았다고 생각합니다.
예를 들어 유리섬유 함량을 높이면 인장강도와 탄성률, HDT, 치수안정성이 개선될 수 있습니다. 반면 충격특성, 외관, 용접강도, 금형 마모, 흐름 방향별 수축 차이가 문제가 될 수 있습니다. 난연재를 적용하면 전기전자 규격에는 유리하지만 기계적 특성이나 장기 열안정성, 금형 부식성, 색상 구현에 영향을 줄 수 있습니다.
따라서 공급업체에 소재를 문의할 때는 “인장강도가 높은 소재를 추천해 달라”는 방식보다 다음과 같이 요구조건을 수치화하는 것이 효과적이라고 생각합니다.
- 사용온도: 연속 80℃, 순간 110℃
- 하중조건: 체결 상태에서 10년 이상
- 환경조건: 고습도 및 세정제 접촉
- 전기조건: UL 94 V-0, 요구 시편두께 명시
- 치수조건: 핵심 공차와 뒤틀림 한도
- 가공조건: 기존 금형과 사출기 사용
- 원가조건: 목표가격과 연간 예상물량
- 승인조건: 고객 인증과 변경관리 요구
후보 소재를 2~3개로 압축한 다음에는 표준시편 물성, CAE 검토, 금형시험, 완제품 내구평가 순서로 검증해야 합니다. 소재 공급업체의 데이터시트는 후보를 찾는 자료이고, 최종 스펙인은 완제품 평가결과를 근거로 결정해야 합니다.
자주 묻는 질문 (FAQ)
Q1. 플라스틱 인장강도가 높으면 충격강도도 높은가요?
반드시 그렇지는 않습니다. 보통은 Trade-off 관계인 경우가 많습니다. 인장강도는 서서히 가해지는 인장하중에 대한 저항이고, 충격강도는 짧은 시간에 가해지는 충격에 대한 저항입니다. 예를 들어 유리섬유 보강재를 첨가하면 인장강도와 탄성률을 높이지만 노치 충격강도나 파단신율은 떨어질 수 있습니다.
Q2. HDT가 150℃이면 150℃에서 계속 사용할 수 있나요?
그렇게 판단할 수 없습니다. HDT는 특정 굽힘응력 아래에서 규정된 변형에 도달하는 온도입니다. 연속사용 가능 여부는 장기 열노화, 크리프, 산화, 수분, 화학물질과 같은 조건을 추가로 검토해야 합니다.
Q3. ISO 물성값과 ASTM 물성값을 직접 비교해도 되나요?
아닙니다. 보통은 시험 조건이 다른 경우가 많습니다. 따라서 단순환산보다는 참고용으로 비교하는 것이 더 적절하다고 생각합니다. 시험규격과 조건이 다르면 직접적인 숫자 비교는 권장되지 않습니다. 시편 형상, 시험속도, 노치, 두께, 지지방식, 단위와 컨디셔닝 조건을 먼저 확인해야 합니다.
Q4. 데이터시트의 물성값은 보증값인가요?
원재료 제조사에서 근무하다 보니 고객분들께서 이 점을 기억하는 것이 정말 중요하다고 생각합니다. 대부분의 데이터시트 물성은 특정 조건에서 측정된 대푯값이며 제품규격이나 보증값이 아닙니다. 따라서 중요한 프로젝트에서는 공급업체의 제품규격서, 시험성적서, 관리범위와 변경관리 기준을 별도로 확인해야 합니다.
Q5. 플라스틱 소재를 선정할 때 가장 먼저 봐야 할 물성은 무엇인가요?
저는 하나의 공통된 정답은 없다고 생각합니다. 구조부품은 강성과 크리프, 고온부품은 장기 내열성과 열변형, 정밀부품은 수축률과 흡수율, 전기전자부품은 절연·CTI·난연성 등을 우선 검토해야 합니다. 먼저 사용환경과 고장 가능성을 정의한 뒤 필요한 물성을 선정해야 한다고 생각합니다.
결론
플라스틱 물성은 인장강도나 내열온도처럼 하나의 숫자로 평가할 수 없습니다. 기계적 물성, 열적 물성, 물리적 물성, 가공 물성, 전기적 물성과 장기 내구성을 함께 검토해야 합니다.
데이터시트를 비교할 때는 반드시 수지 종류와 Grade, 보강재, 시험규격, 시편상태, 온도, 습도, 두께, 시험방향을 확인해야 합니다. 특히 표준시험에서 얻은 대푯값과 실제 제품의 장기 설계성능을 구분하는 것이 중요합니다.
저는 가장 적합한 플라스틱은 모든 물성이 가장 높은 소재가 아니라고 생각합니다. 요구되는 성능을 만족하면서 안정적으로 가공할 수 있고, 품질과 공급, 가격, 규제 대응까지 균형을 이루는 소재가 실무적으로 가장 좋은 선택이라고 생각합니다.
함께 읽으면 좋은 글 (곧 발행할 예정입니다.)
- 플라스틱 인장강도란? 항복강도·파단강도·연신율 해석법
- 기계적 물성표와 응력-변형률 곡선을 구체적으로 이해하는 데 도움이 됩니다.
- 플라스틱 열변형 온도 HDT란? 시험조건과 물성표 해석법
- HDT와 실제 사용온도의 차이, ISO 75 시험조건을 자세히 확인할 수 있습니다.
- 플라스틱 성형수축률이란? 금형 치수와 뒤틀림 원인
- 결정성·비결정성 소재의 수축 차이와 유리섬유 배향에 의한 뒤틀림을 이해하는 데 도움이 됩니다.
참고문헌
- ISO 527-1:2019, Plastics — Determination of tensile properties — Part 1: General principles
플라스틱 및 플라스틱 복합재료의 인장강도, 인장탄성률과 응력-변형 거동을 측정하기 위한 일반 원칙.
2019년 7월·International Organization for Standardization. - ISO 527-2:2012, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and extrusion plastics
성형 및 압출용 플라스틱의 인장시험 시편과 시험조건을 규정한 표준.
2012년·International Organization for Standardization. - ASTM D638, Standard Test Method for Tensile Properties of Plastics
플라스틱의 인장강도, 항복강도, 탄성률, 신율 등을 평가하기 위한 대표적인 ASTM 시험방법.
ASTM International. - ISO 178:2019, Plastics — Determination of flexural properties
플라스틱의 굴곡응력과 굴곡탄성률을 측정하기 위한 국제표준.
2019년·International Organization for Standardization. - ASTM D790, Standard Test Methods for Flexural Properties of Unreinforced and Reinforced Plastics and Electrical Insulating Materials
비보강·보강 플라스틱과 전기절연재료의 굴곡특성 평가방법.
ASTM International. - ISO 179-1, Plastics — Determination of Charpy impact properties — Part 1: Non-instrumented impact test
플라스틱의 비계장식 샤르피 충격특성을 평가하기 위한 표준.
International Organization for Standardization. - ISO 180, Plastics — Determination of Izod impact strength
플라스틱의 아이조드 충격강도를 평가하기 위한 국제표준.
International Organization for Standardization. - ASTM D256, Standard Test Methods for Determining the Izod Pendulum Impact Resistance of Plastics
플라스틱의 아이조드 진자 충격저항을 측정하는 ASTM 시험방법.
ASTM International. - ISO 75-1:2020, Plastics — Determination of temperature of deflection under load — Part 1: General test method
3점 굽힘 하중에서 플라스틱의 하중변형온도를 평가하는 일반 시험방법.
2020년·International Organization for Standardization. - ISO 75-2:2013, Plastics — Determination of temperature of deflection under load — Part 2: Plastics and ebonite
플라스틱과 에보나이트의 하중변형온도를 서로 다른 굽힘응력 조건에서 측정하는 방법.
2013년·International Organization for Standardization. - ASTM D648, Standard Test Method for Deflection Temperature of Plastics Under Flexural Load in the Edgewise Position
굽힘하중에서 플라스틱의 변형온도를 평가하는 ASTM 시험방법.
ASTM International. - ISO 306, Plastics — Thermoplastic materials — Determination of Vicat softening temperature
열가소성 플라스틱의 Vicat 연화온도를 측정하기 위한 국제표준.
International Organization for Standardization. - ASTM D1525, Standard Test Method for Vicat Softening Temperature of Plastics
플라스틱의 Vicat 연화온도를 측정하는 ASTM 시험방법.
ASTM International. - ISO 1133-1:2022, Plastics — Determination of the melt mass-flow rate and melt volume-flow rate of thermoplastics — Part 1: Standard method
열가소성 플라스틱의 MFR과 MVR을 규정된 온도와 하중에서 측정하는 표준방법.
2022년·International Organization for Standardization. - ISO 1133-2:2011, Plastics — Determination of MFR and MVR — Part 2: Method for materials sensitive to time-temperature history and/or moisture
시간-온도 이력이나 수분에 민감한 열가소성 수지의 MFR·MVR 측정방법.
2011년·International Organization for Standardization. - ASTM D1238, Standard Test Method for Melt Flow Rates of Thermoplastics by Extrusion Plastometer
압출식 플라스토미터를 이용한 열가소성 수지의 용융유동률 측정방법.
ASTM International. - ISO 62, Plastics — Determination of water absorption
플라스틱의 수분흡수 특성을 평가하는 국제표준.
International Organization for Standardization. - ASTM D570, Standard Test Method for Water Absorption of Plastics
플라스틱의 수분흡수율을 측정하는 ASTM 시험방법.
ASTM International. - IEC 60112, Method for the determination of the proof and the comparative tracking indices of solid insulating materials
고체 절연재료의 PTI와 CTI를 측정하기 위한 국제전기기술 표준.
International Electrotechnical Commission. - UL 94, Tests for Flammability of Plastic Materials for Parts in Devices and Appliances
전기·전자기기용 플라스틱 소재의 수평·수직 연소특성과 난연 등급을 평가하는 시험기준.
UL Solutions.
최초 작성일: 2026년 9월 6일
최종 업데이트: 2026년 9월 6일
