플라스틱 데이터시트에서 가장 먼저 확인하는 기계적 물성 중 하나가 인장강도입니다. 인장강도가 높으면 튼튼한 소재라고 생각하기 쉽지만, 실제 부품의 파손 가능성을 판단하려면 항복강도, 파단강도, 파단신율, 인장탄성률을 함께 확인해야 합니다.
예를 들어 유리섬유 보강 플라스틱은 비보강 Grade보다 인장강도와 탄성률이 높지만, 파단신율이 낮고 웰드라인이나 섬유 배향 방향에서 취성파괴가 발생할 수 있습니다. 반대로 연질 PVC나 TPE처럼 잘 늘어나는 소재는 파단신율은 높아도 구조부품에 필요한 강성과 하중 지지능력이 부족할 수 있습니다.
또한 데이터시트에 같은 ‘인장강도’라는 이름이 표시되어 있어도 시험규격, 시편 형상, 시험속도, 온도, 수분상태가 다르면 측정값을 직접 비교하기 어렵습니다. 특히 ISO 527과 ASTM D638은 모두 플라스틱 인장특성을 측정하지만 시험조건과 시편체계가 완전히 동일하지 않기 때문에 규격을 구분해서 해석해야 합니다. ISO 527-1은 정의된 조건에서 플라스틱과 플라스틱 복합재료의 인장강도, 인장탄성률 및 응력–변형 관계를 평가하는 일반 원칙을 규정합니다.
이번 글에서는 플라스틱 인장강도의 의미와 항복강도·파단강도·파단신율의 차이, 응력–변형률 곡선 해석법, ISO 527과 ASTM D638 시험값을 실제 소재 선정에 적용하는 방법을 살펴보겠습니다.
플라스틱 인장강도와 응력–변형률 곡선이란?
플라스틱 인장시험은 일정한 형상의 시편을 인장시험기에 고정한 뒤 양쪽 방향으로 잡아당기면서 하중과 변형을 측정하는 시험입니다. 측정된 힘을 시편의 초기 단면적으로 나누면 인장응력, 시편이 늘어난 길이를 초기 표점거리로 나누면 인장변형률을 구할 수 있습니다.
인장응력
인장응력은 시편 단면에 작용하는 힘의 크기를 나타냅니다.
인장응력 = 인장하중 ÷ 시편의 초기 단면적일반적으로 MPa 단위를 사용하며, 1 MPa는 1 N/mm²와 같습니다.
인장변형률
인장변형률은 시편이 초기 길이에 비해 얼마나 늘어났는지를 나타냅니다.
인장변형률 = 늘어난 길이 ÷ 초기 표점거리 × 100변형률은 보통 백분율로 표시합니다. 다만 파단신율과 항복신율은 측정 장비와 계산기준, 표점거리 및 시험규격에 따라 결과가 달라질 수 있습니다.

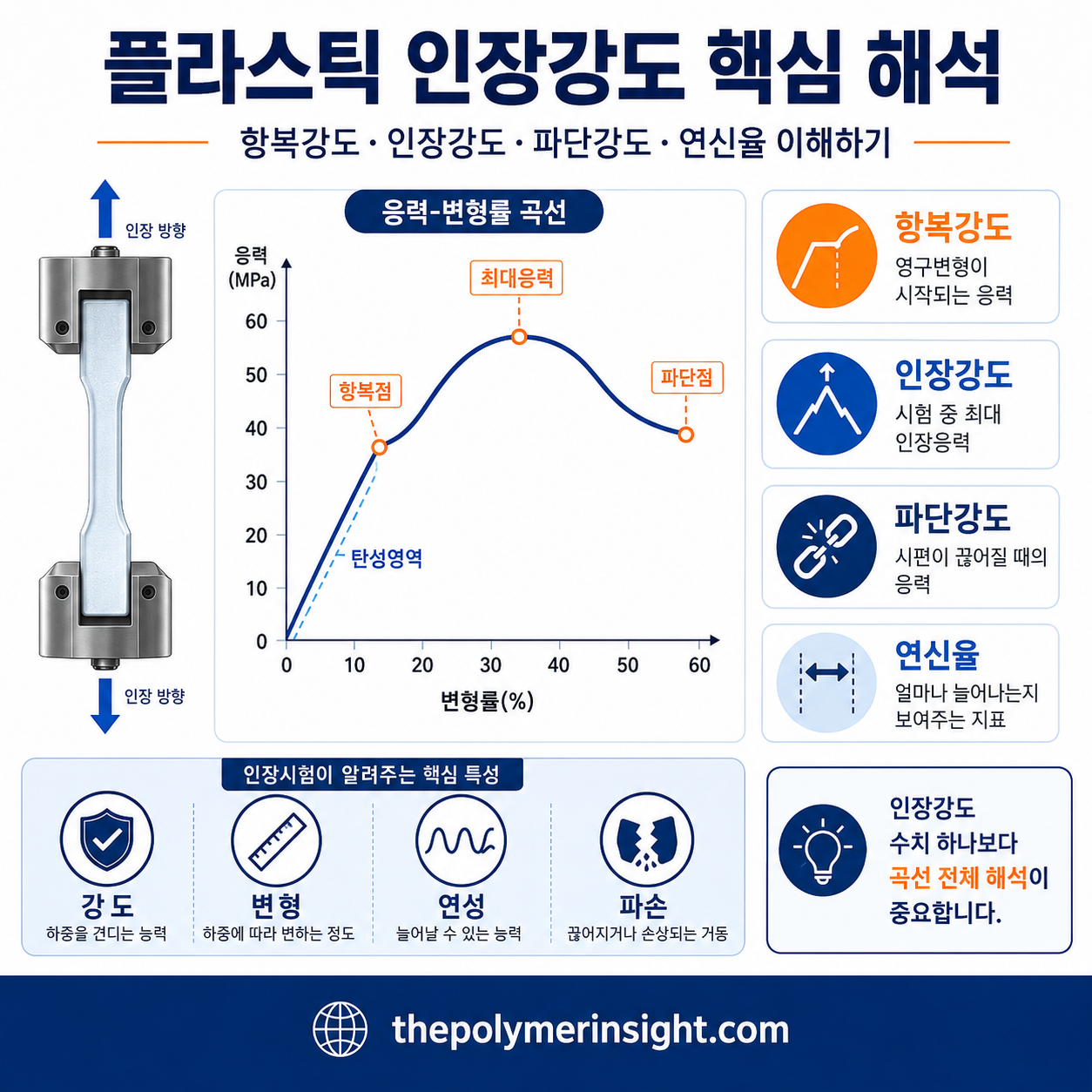

인장시험에서 측정한 응력과 변형률을 그래프로 나타낸 것이 응력–변형률 곡선입니다. 이 곡선을 보면 소재가 얼마나 단단한지, 어느 지점부터 영구변형되는지, 파단되기 전까지 얼마나 늘어나는지를 동시에 파악할 수 있습니다.
응력–변형률 곡선의 주요 구간
| 구간 | 의미 | 실무 해석 |
| 초기 선형구간 | 응력과 변형이 거의 비례 | 탄성률과 초기 강성 평가 |
| 탄성영역 | 하중 제거 시 원래 형태로 회복 가능 | 반복 조립·클립 설계에 중요 |
| 항복점 | 영구변형이 본격적으로 시작되는 지점 | 구조부품의 변형 한계 |
| 소성변형 구간 | 하중을 제거해도 변형이 남는 구간 | 연성 소재의 변형 거동 |
| 최대응력점 | 시험 중 가장 높은 인장응력 | 인장강도 정의와 관련 |
| 파단점 | 시편이 최종적으로 끊어지는 지점 | 파단강도·파단신율 평가 |
플라스틱은 금속보다 온도와 시험속도에 민감하고 점탄성 거동이 크기 때문에, 응력–변형률 곡선의 형태가 시험조건에 따라 크게 달라질 수 있습니다. 따라서 데이터시트의 인장강도 수치 하나보다 곡선의 전체 형태를 확인하는 것이 소재의 거동을 이해하는 데 더 유용합니다.
항복강도·인장강도·파단강도·파단신율의 차이
플라스틱 데이터시트에는 인장강도라는 용어 외에도 항복응력, 파단응력, 항복신율, 파단신율이 함께 표시됩니다. 이 값들은 서로 다른 상태를 나타내므로 구분해서 해석해야 합니다.
항복강도
항복강도는 시편이 탄성거동을 벗어나 뚜렷한 영구변형을 시작할 때의 응력입니다. 구조부품에서는 파단보다 항복이 먼저 사용 한계를 결정하는 경우가 많습니다.
제품이 끊어지지 않았더라도 체결부가 늘어나거나 클립이 벌어지고 하우징이 휘어 원래 치수로 돌아오지 않는다면 이미 기능적으로 고장 난 상태일 수 있습니다. 따라서 치수와 형상 유지가 중요한 부품에서는 최대 인장강도보다 항복응력이 더 실용적인 기준이 될 수 있습니다.
다만 모든 플라스틱에 뚜렷한 항복점이 나타나는 것은 아닙니다. 유리섬유 보강재나 취성 플라스틱은 눈에 띄는 항복구간 없이 파단될 수 있습니다.
인장강도
인장강도는 시험 중 시편에 발생한 최대 인장응력입니다. 재료가 인장하중을 얼마나 견디는지를 비교하는 대푯값이지만, 실제 제품의 허용하중과 같은 의미는 아닙니다.
제품에는 노치, 홀, 웰드라인, 두께 편차와 잔류응력이 존재합니다. 이 때문에 표준시편에서 측정된 인장강도가 높더라도 완제품에서는 훨씬 낮은 하중에서 균열이 시작될 수 있습니다.
파단강도
파단강도는 시편이 끊어지는 순간의 인장응력입니다. 최대 인장응력과 파단응력은 항상 같지 않습니다.
연성 플라스틱은 항복 후 시편의 일부가 가늘어지는 네킹 현상이 발생하면서 길게 늘어날 수 있습니다. 이 경우 최대 인장응력에 도달한 뒤 응력이 낮아진 상태에서 최종 파단될 수 있습니다. 반면 취성 소재는 최대응력에 도달한 직후 거의 늘어나지 않고 파단되므로 인장강도와 파단강도가 유사하게 나타날 수 있습니다.
파단신율
파단신율은 시편이 끊어질 때까지 늘어난 정도를 백분율로 나타낸 값입니다. 소재의 연성, 유연성, 변형 수용능력을 판단하는 데 사용됩니다.
파단신율이 높다는 것은 파단 전까지 많이 늘어날 수 있다는 뜻이지만, 반드시 높은 강도나 내충격성을 의미하지는 않습니다. 연질 플라스틱과 엘라스토머는 파단신율이 매우 높을 수 있지만 구조부품에 필요한 탄성률은 낮을 수 있습니다.
반대로 유리섬유 보강 PA, PBT, PPS 같은 소재는 인장강도와 탄성률이 높아도 파단신율은 낮게 나타나는 경우가 많습니다. 따라서 인장강도와 파단신율은 우열관계가 아니라 서로 다른 성능을 나타내는 지표로 봐야 합니다.
핵심 차이 정리
| 항목 | 측정 시험 | 의미 | 소재선정 시 활용 |
| 항복응력 | 영구변형 시작점 | 형상 유지 한계 | 클립·체결부·구조부품 |
| 인장강도 | 시험 중 최대응력 | 최대 인장하중 저항 | 소재 간 기본 강도 비교 |
| 파단응력 | 시편 파단 순간 | 최종 파괴 시 응력 | 취성파괴 경향 분석 |
| 항복신율 | 항복점의 변형률 | 영구변형 시작 정도 | 조립변형 허용성 |
| 파단신율 | 파단 순간의 변형률 | 연성·변형 수용능력 | 필름·힌지·유연부품 |
인장탄성률과 인장강도의 차이
인장탄성률은 응력–변형률 곡선의 초기 기울기로, 재료가 늘어나는 변형에 얼마나 저항하는지를 나타냅니다. 인장탄성률이 높을수록 같은 인장하중에서 덜 늘어나므로 일반적으로 강성이 높은 소재라고 해석할 수 있습니다.
인장강도는 재료가 견딘 최대응력이고, 인장탄성률은 변형에 대한 저항입니다. 따라서 탄성률이 높은 소재가 반드시 인장강도나 충격강도까지 높은 것은 아닙니다.
예를 들어 다음과 같은 조합이 가능합니다.
- 높은 강도·높은 탄성률: 유리섬유 보강 엔지니어링 플라스틱
- 높은 강도·중간 탄성률: 인성과 강도가 균형 잡힌 PC계 소재
- 낮은 탄성률·높은 파단신율: TPE, 연질 PVC
- 높은 탄성률·낮은 파단신율: 고충전 또는 고보강 Grade
제품 설계에서는 단순히 파손 여부만이 아니라 사용 중 발생하는 변형량도 관리해야 합니다. 길고 얇은 구조물, 정밀 하우징, 기어 지지부, 커넥터 잠금구조에서는 인장강도보다 탄성률과 크리프 특성이 더 직접적인 설계 변수가 될 수 있습니다.
또한 플라스틱의 탄성률은 온도가 올라가거나 수분을 흡수하면 낮아질 수 있습니다. 특히 폴리아미드는 건조상태와 흡습상태의 탄성률 차이가 크므로 실제 사용상태에 가까운 조건의 데이터를 확인해야 합니다.
ISO 527과 ASTM D638 인장시험의 차이
ISO 527과 ASTM D638은 플라스틱 인장특성을 측정하는 대표적인 시험체계입니다. 두 규격 모두 시편을 일정한 속도로 늘리면서 응력과 변형을 측정하지만, 시편 형상과 치수체계, 시험속도 설정, 결과 산출방법에 차이가 있어 측정값을 그대로 일대일 비교하는 것은 적절하지 않습니다.
ISO 527-1:2019는 플라스틱과 플라스틱 복합재료의 인장시험에 대한 일반 원칙을 규정하고, 인장강도와 인장탄성률 및 응력–변형 관계를 평가하도록 합니다.
성형·압출 플라스틱의 구체적인 시험조건은 ISO 527-2에서 다룹니다. 현재 ISO가 공개한 최신판은 ISO 527-2:2025이며, 성형 및 압출 플라스틱의 인장특성을 측정하기 위한 시편과 시험조건을 규정합니다. 2012년판을 대체한 최신판이므로 신규 시험규격서나 고객 사양을 작성할 때 적용 판본을 확인해야 합니다.
ASTM D638은 경질 및 반경질 플라스틱의 대표적인 인장시험 규격으로 사용됩니다. ASTM 공식 자료에서는 현재 ASTM D638-22를 플라스틱 인장특성 시험방법으로 표시하고 있으며, 후속 개정 작업도 진행 중입니다. 따라서 계약서나 시험성적서에서는 단순히 ASTM D638이라고만 적기보다 적용 연도를 함께 확인하는 것이 바람직합니다.

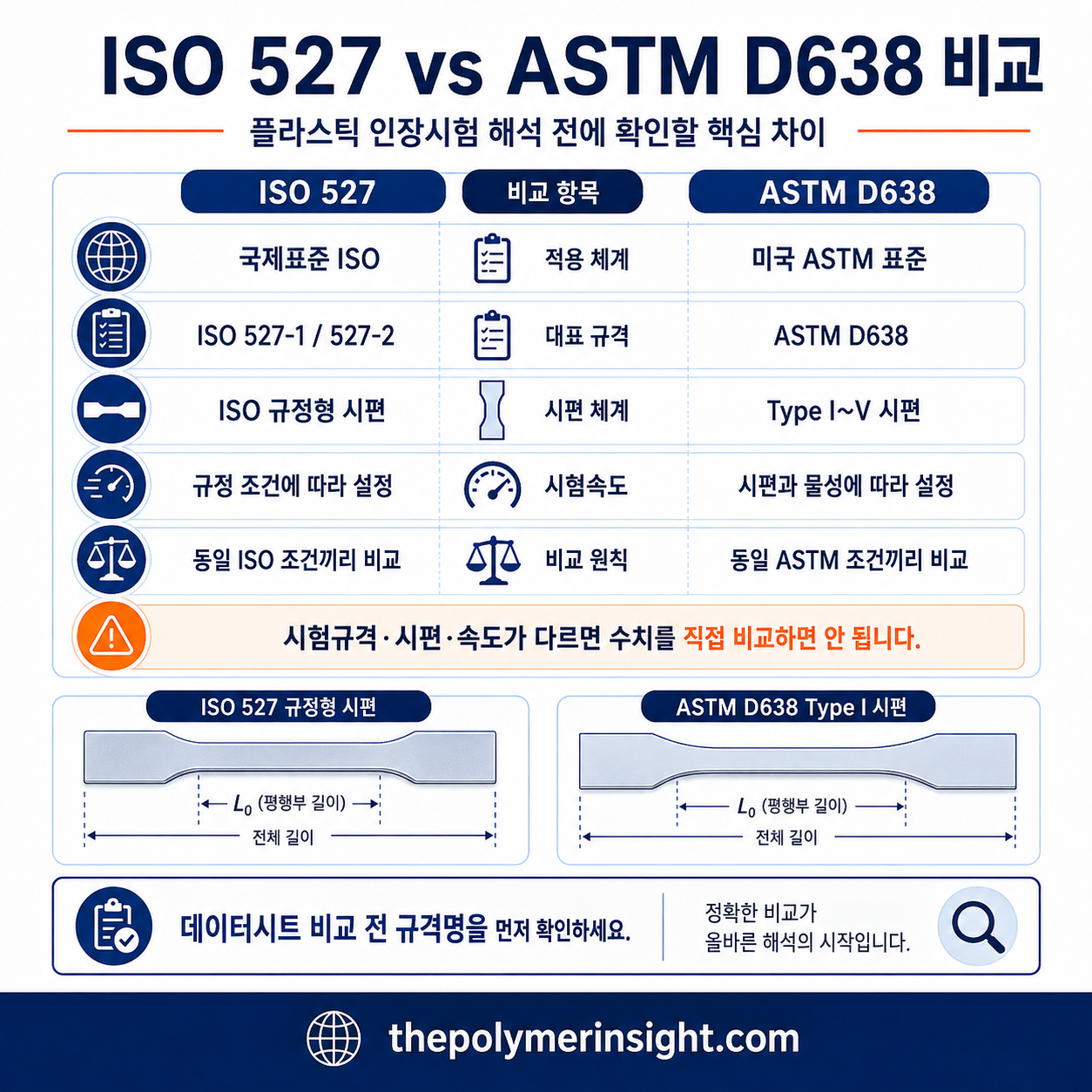

ISO 527과 ASTM D638 비교
| 구분 | ISO 527 | ASTM D638 |
| 적용 체계 | 국제표준 ISO | 미국 ASTM 표준 |
| 일반 원칙 | ISO 527-1 | ASTM D638 내부 규정 |
| 성형·압출 플라스틱 | ISO 527-2 | ASTM D638 |
| 대표 시편 | ISO 규정형 시편 | Type I~V 등 ASTM 시편 |
| 시험속도 | 물성·소재·시험목적에 따라 설정 | 시편형식과 연신특성에 따라 설정 |
| 탄성률 측정 | 별도 정밀 변형측정 필요 | 규정된 변형측정 조건 적용 |
| 직접 비교 | 동일 규격 결과끼리 비교 권장 | ISO 결과와 단순 비교 주의 |
특히 기존 데이터베이스나 과거 데이터시트에는 ISO 527-2:2012가 사용됐을 수 있고, 새 시험자료에는 ISO 527-2:2025가 적용될 수 있습니다. 최신판에서는 기존 시편 명칭 체계가 변경되는 등 개정사항이 있으므로, 내부 품질기준이나 고객 승인문서를 수정할 때 판본 변경의 영향을 검토해야 합니다.
플라스틱 인장강도에 영향을 주는 7가지 조건
플라스틱 인장강도는 수지 종류만으로 결정되지 않습니다. 다음 조건에 따라 동일 Grade의 시험결과도 달라질 수 있습니다.
1. 시험속도
플라스틱은 점탄성 재료이므로 일반적으로 빠르게 잡아당길수록 더 높은 응력과 취성적인 거동이 나타날 수 있습니다. 반대로 느린 속도에서는 분자 사슬이 이동할 시간이 늘어나 더 큰 변형이 발생할 수 있습니다.
2. 시험온도
온도가 높아지면 분자 사슬의 운동성이 증가해 탄성률과 강도가 낮아지고 파단신율이 증가하는 경향이 있습니다. 저온에서는 강성이 높아지지만 충격이나 노치에 민감한 취성파괴가 발생할 수 있습니다.
3. 수분함량
PA6와 PA66은 수분을 흡수하면 가소화 효과로 탄성률과 인장강도가 낮아지고 파단신율과 인성이 높아질 수 있습니다. 따라서 ‘건조 상태’와 ‘흡습 평형 상태’를 구분하지 않으면 실제 사용성능을 잘못 판단할 수 있습니다.
4. 보강재와 필러
유리섬유는 일반적으로 인장강도와 탄성률을 높입니다. 그러나 섬유 함량과 길이, 계면접착, 배향에 따라 물성이 달라지며 흐름 방향과 직각 방향에서 큰 차이가 발생할 수 있습니다.
5. 시편 방향
사출성형 시 고분자 사슬과 유리섬유는 유동 방향으로 배향됩니다. 이 때문에 사출 방향으로 제작한 시편의 인장강도가 직각 방향보다 높게 나타날 수 있습니다.
6. 웰드라인과 노치
수지 흐름이 다시 만나는 웰드라인은 분자와 섬유가 충분히 연결되지 않아 인장강도가 크게 낮아질 수 있습니다. 데이터시트의 표준시편에는 완제품에서 발생하는 웰드라인, 홀, 코너와 스크루 체결부의 응력집중이 반영되지 않습니다.
7. 열화와 재생재
과도한 건조, 높은 가공온도, 긴 체류시간, 반복 재생은 분자량 저하를 일으킬 수 있습니다. 외관과 MFR가 허용범위에 있더라도 인장강도와 파단신율이 변할 수 있으므로 재생재 사용 제품에서는 배합률과 열이력을 관리해야 합니다.
플라스틱 소재 선정에서 인장강도를 적용하는 방법
실무에서는 가장 높은 인장강도를 가진 소재보다 실제 고장형태를 방지할 수 있는 소재를 선택해야 합니다.
구조부품
브래킷, 지지대, 기어하우징처럼 하중을 견뎌야 하는 부품은 인장강도뿐 아니라 탄성률, 크리프, 피로, 웰드라인 강도를 함께 봐야 합니다. 장기간 하중을 받는다면 단기 인장강도를 설계 허용응력으로 그대로 사용할 수 없습니다.
스냅핏과 클립
스냅핏은 조립 중 큰 변형이 발생하므로 항복신율과 반복 변형 회복성이 중요합니다. 탄성률이 지나치게 높고 파단신율이 낮은 보강 Grade는 강해 보이지만 조립 과정에서 파손될 수 있습니다.
TWIM (Thin Wall Injection Molding)
두께가 얇은 사출 제품(TWIM)은 유동성과 충전성이 중요하지만, 유동성을 높이기 위해 분자량을 낮춘 Grade는 충격성이나 장기강도가 열세할 수 있습니다. 따라서 MFR와 인장특성을 함께 비교해야 합니다.
습윤·고온 환경
PA계 소재를 고습도 환경에 적용하거나 구조부품을 고온에서 사용할 경우 상온 건조시편의 인장강도만으로 판단해서는 안 됩니다. 온도별 응력–변형 곡선과 흡습 후 물성, 크리프 데이터를 요청하는 것이 좋습니다.
금속 대체 부품
금속 대체에서는 단순 인장강도보다 강성 차이가 더 큰 설계문제가 될 수 있습니다. 플라스틱은 금속보다 탄성률이 낮기 때문에 동일한 하중에서 더 크게 변형될 수 있습니다. 리브, 곡률, 두께와 하중경로를 변경하지 않고 소재만 대체하면 치수와 진동 문제가 발생할 가능성이 높습니다.
공급업체에 요청할 데이터
인장강도가 중요한 프로젝트라면 공급업체에 다음 자료를 요청하는 것이 좋습니다.
- ISO 또는 ASTM 기준 응력–변형률 곡선
- 시험온도별 인장강도와 탄성률
- 건조 및 흡습상태 비교자료
- 흐름 방향과 직각 방향 물성
- 웰드라인 인장강도
- 장기 크리프 또는 등시성 응력–변형 자료
- 열노화·약품노출 후 물성 유지율
- 제품규격의 관리범위와 최소보증 여부
실무자의 인사이트
실무자의 인사이트: “인장강도는 소재의 순위를 결정하는 숫자가 아니라 실제 부품이 어떤 방식으로 변형되고 파손될지를 추정하는 출발점입니다.”
제가 시장개발과 고객기술지원, 스펙인 업무를 해보니, 고객이 대체소재를 비교할 때 가장 자주 먼저 또는 자주 사용하는 기준이 인장강도입니다. 그런데 실제 양산평가에서 발생하는 문제는 최대 인장강도가 부족해서라기보다 웰드라인, 장기하중, 흡습, 고온, 섬유 배향 때문에 발생하는 경우가 많았습니다.
예를 들어 기존 소재보다 인장강도가 20% 높은 유리섬유 보강 Grade를 제안하더라도 게이트 위치 때문에 주요 체결부에 웰드라인이 형성되면 완제품 강도는 오히려 낮아질 수 있습니다. 또한 표준시편에서는 유리섬유가 인장 방향으로 잘 배향되지만, 실제 복잡한 제품에서는 하중과 섬유 방향이 일치하지 않을 수 있습니다.
따라서 소재 비교표에는 인장강도만 한 줄로 표시하기보다 항복응력, 파단신율, 탄성률, 충격강도, 크리프 특성을 함께 배치해야 합니다. 특히 다음 조건을 먼저 명확히 하는 것이 중요합니다.
- 제품이 파단되면 고장인지, 일정 이상 변형돼도 고장인지
- 하중이 순간적으로 작용하는지 지속적으로 작용하는지
- 실제 사용온도와 습도는 얼마인지
- 하중 방향과 수지 흐름 방향이 일치하는지
- 웰드라인과 노치가 발생하는 위치는 어디인지
- 소재 변경 후 기존 금형과 공정조건을 그대로 사용할 것인지
최종 후보 Grade는 데이터시트만으로 확정하지 말고, 동일 조건의 표준시편 비교와 금형시험, 실제 완제품 내구시험을 순차적으로 실시해야 합니다. 데이터시트는 후보를 좁히는 자료이고, 스펙인은 실제 부품에서 발생할 수 있는 고장모드를 검증한 뒤 결정해야 합니다.
자주 묻는 질문 (FAQ)
Q1. 인장강도가 높으면 플라스틱이 더 단단한가요?
인장강도는 최대 인장응력에 대한 저항이고, 단단함이나 변형 저항은 탄성률과 관련이 큽니다. 인장강도가 비슷해도 탄성률이 다르면 같은 하중에서 발생하는 변형량이 달라질 수 있습니다.
Q2. 항복강도와 인장강도 중 어떤 값을 봐야 하나요?
형상과 치수를 유지해야 하는 구조부품은 항복응력이 중요하고, 최대 하중 저항을 비교할 때는 인장강도가 유용합니다. 취성 소재처럼 뚜렷한 항복점이 없는 경우에는 파단응력과 파단신율을 함께 확인해야 합니다.
Q3. 파단신율이 높으면 충격강도도 높은가요?
반드시 그렇지는 않습니다. 파단신율은 인장시험에서 천천히 늘어나는 변형을 견디는 정도이고, 충격강도는 짧은 시간에 발생하는 충격에 대한 저항입니다. 시험속도와 노치 민감성이 다르기 때문에 별도 충격시험 결과를 확인해야 합니다.
Q4. ISO 527과 ASTM D638 값은 환산할 수 있나요?
일반적으로 사용할 수 있는 단순 환산식은 없습니다. 시편 형상, 시험속도, 표점거리와 변형 측정방법이 다를 수 있으므로 동일 규격과 동일 조건의 결과끼리 비교하는 것이 원칙입니다.
Q5. 데이터시트의 인장강도는 완제품에서도 동일하게 나오나요?
그렇지 않습니다. 표준시편에는 완제품의 웰드라인, 두께 편차, 잔류응력, 홀과 코너의 응력집중이 반영되지 않습니다. 완제품 성능은 금형과 가공조건, 제품구조, 사용환경을 반영한 별도 시험으로 검증해야 합니다.
Q6. 유리섬유 함량이 높을수록 인장강도가 항상 높아지나요?
일반적으로 적절한 범위에서는 증가하는 경향이 있지만 항상 비례하지는 않습니다. 섬유 길이, 계면접착, 배향, 가공 중 섬유 파손과 웰드라인에 따라 효과가 달라집니다. 함량이 높아질수록 외관, 유동성, 충격특성과 뒤틀림이 불리해질 수도 있습니다.
함께 읽으면 좋은 글
- 플라스틱 물성 완벽 가이드: 기계적·열적·가공·전기적 물성과 시험법·소재 선정
플라스틱 물성의 전체 분류와 데이터시트 해석, 소재선정 절차를 종합적으로 확인할 수 있습니다. - 플라스틱 탄성률이란? 인장탄성률과 강도·강성의 차이
인장강도와 혼동하기 쉬운 탄성률과 제품 변형의 관계를 자세히 설명합니다. - 플라스틱 굴곡강도와 굴곡탄성률의 차이 및 시험법
인장하중과 굽힘하중에서 소재의 거동이 어떻게 달라지는지 비교할 수 있습니다.
결론
플라스틱 인장강도는 재료가 인장하중을 얼마나 견디는지를 나타내는 대표적인 기계적 물성이지만, 이 값만으로 소재의 전체적인 강도와 제품 내구성을 판단할 수는 없습니다.
항복응력은 영구변형의 시작, 인장강도는 시험 중 최대응력, 파단응력은 최종 파괴 시점의 응력, 파단신율은 파단 전까지의 변형 수용능력을 나타냅니다. 제품의 고장기준이 파단인지 변형인지에 따라 우선해서 볼 항목도 달라집니다.
ISO 527과 ASTM D638의 결과를 비교할 때는 시험규격과 판본, 시편 형상, 속도, 온도, 습도와 시편 방향을 확인해야 합니다. 특히 ISO 527-2는 2025년판이 최신판이므로 신규 시험이나 고객 사양에서는 기존 2012년판과의 차이를 확인할 필요가 있습니다.
실제 소재선정에서는 데이터시트의 최대 인장강도보다 사용온도, 장기하중, 웰드라인, 수분, 배향과 완제품 형상을 함께 고려해야 합니다. 가장 높은 인장강도의 소재가 아니라 실제 사용환경에서 요구되는 강도와 변형, 내구성의 균형을 유지하는 소재가 올바른 선택입니다.
참고문헌
- ISO 527-1:2019, Plastics — Determination of tensile properties — Part 1: General principles
플라스틱과 플라스틱 복합재료의 인장특성 측정을 위한 일반 원칙으로, 인장강도·인장탄성률 및 응력–변형 관계 평가에 적용됩니다.
2019년 7월·International Organization for Standardization. - ISO 527-2:2025, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and extrusion plastics
성형 및 압출 플라스틱의 인장시험 시편과 시험조건을 규정한 최신 국제표준입니다.
2025년 6월·International Organization for Standardization. - ISO 527-2:2012, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and extrusion plastics
성형 및 압출 플라스틱의 인장시험 조건을 규정했던 이전 판본으로, 2025년판에 의해 대체됐습니다.
2012년·International Organization for Standardization. - ASTM D638-22, Standard Test Method for Tensile Properties of Plastics
경질 및 반경질 플라스틱의 인장강도, 항복거동, 신율과 탄성률을 측정하는 대표적인 ASTM 시험방법입니다.
ASTM International. - ASTM WK97748, Revision of D638-22 Standard Test Method for Tensile Properties of Plastics
ASTM D638-22의 후속 개정 작업으로, 적용 규격의 최신 판본을 확인해야 한다는 점을 보여줍니다.
2026년 확인·ASTM International.
최초 작성일: 2026년 9월 9일
최종 업데이트: 2026년 9월 9일
