결정화도가 플라스틱 강도·수축률·투명도에 미치는 영향

플라스틱의 분자사슬은 고체 상태에서 모두 같은 방식으로 배열되지 않습니다. 일부 영역에서는 분자사슬이 규칙적이고 조밀하게 정렬되며, 다른 영역에서는 불규칙하게 얽힌 상태로 존재합니다.

규칙적으로 배열된 부분을 결정영역, 불규칙하게 배열된 부분을 비정질영역이라고 합니다. 전체 고분자 중 결정영역이 차지하는 비율을 결정화도라고 부릅니다.

결정화도가 높아지면 분자사슬이 조밀하게 배열되기 때문에 일반적으로 밀도, 강성, 항복강도, 내약품성과 치수안정성이 증가할 수 있습니다. 반면 연신율과 투명도는 낮아질 수 있고, 냉각 중 더 큰 체적변화가 발생해 성형수축률과 뒤틀림이 증가할 가능성이 있습니다.

그러나 결정화도와 물성의 관계는 단순하지 않습니다. 결정영역의 양뿐 아니라 결정의 크기, 형태, 배향, 구정 크기, 비정질영역의 상태와 결정 사이를 연결하는 Tie Molecule이 실제 강도와 충격성에 영향을 줍니다.

특히 투명도는 결정화도의 절댓값만으로 결정되지 않습니다. 결정이 충분히 작아 가시광선 파장보다 훨씬 작은 수준으로 분산되면 일정한 결정성을 가지면서도 높은 투명도를 구현할 수 있습니다. 반대로 큰 구정이나 굴절률 차이가 큰 결정구조가 형성되면 빛이 산란돼 백탁과 Haze가 증가합니다.

결정화와 용융거동은 DSC로 평가할 수 있습니다. 현행 ISO 11357-3:2025는 일반 DSC를 이용해 결정성 또는 부분 결정성 플라스틱의 용융·결정화 온도와 엔탈피를 측정하는 방법을 규정합니다. 결정화 속도는 ISO 11357-7:2022에 따라 등온 또는 비등온 DSC 조건으로 분석할 수 있습니다. ASTM에서는 ASTM D3418-21이 고분자의 전이온도와 용융·결정화 엔탈피를 DSC로 평가하는 현행 시험법입니다.

이번 글에서는 플라스틱 결정화도의 의미와 DSC 계산방법, 결정화도에 영향을 주는 성형조건 및 결정화도가 강도·충격성·수축률·뒤틀림과 투명도에 미치는 영향을 살펴보겠습니다.

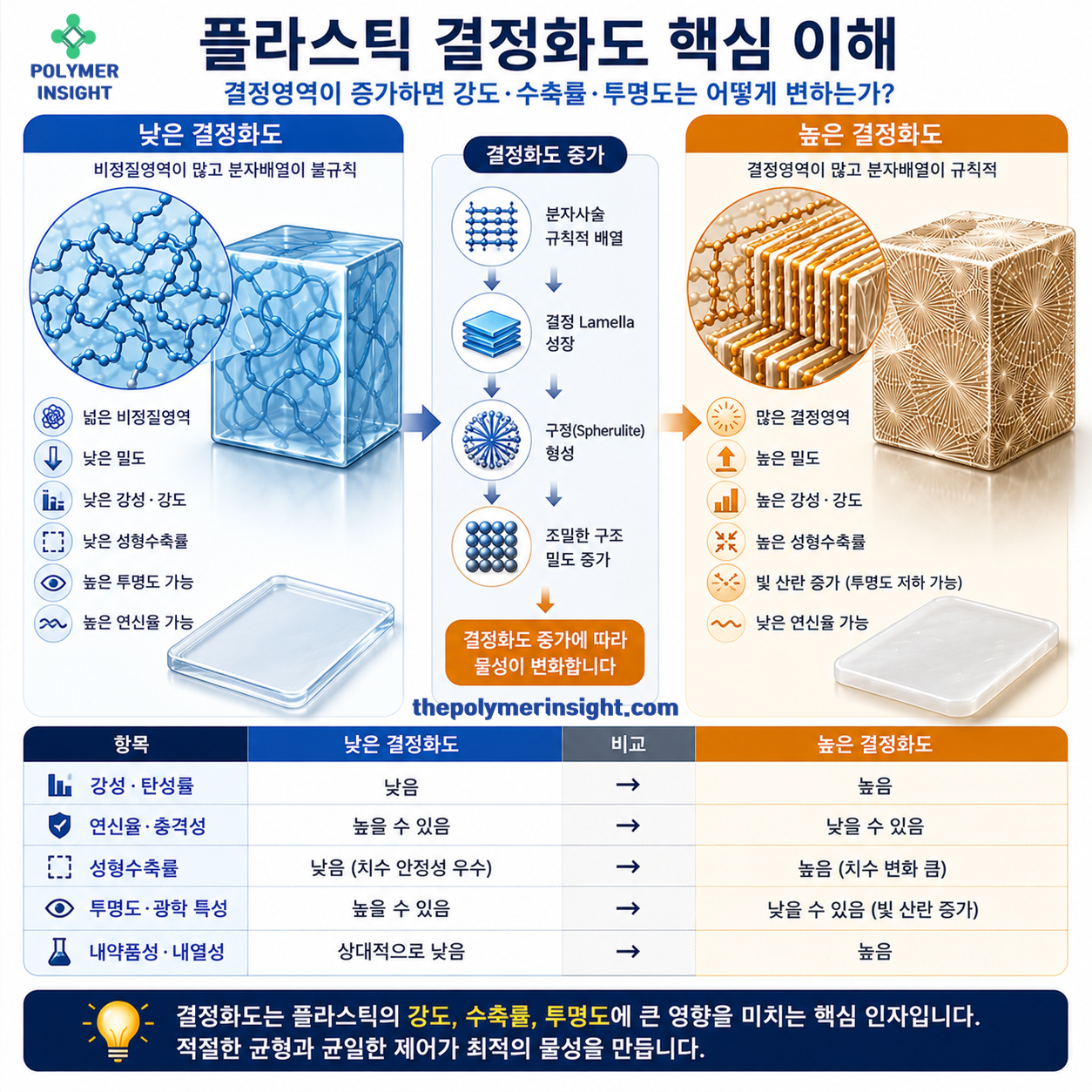

낮은 결정화도와 높은 결정화도 플라스틱의 분자배열, 강성, 연신율, 성형수축률과 투명도 차이를 비교한 인포그래픽 — 결정화도가 높아지면 분자사슬이 조밀하게 배열돼 강성·밀도와 내약품성이 높아질 수 있지만 성형수축과 빛 산란도 증가할 수 있습니다.

플라스틱 결정화도란?

결정화도는 고체 플라스틱 내부에서 규칙적으로 배열된 결정영역이 차지하는 비율을 의미합니다.

플라스틱 고체 구조
= 결정영역 + 비정질영역

일반적으로 플라스틱은 다음 세 가지로 구분할 수 있습니다.

비결정성 플라스틱

분자사슬이 장거리 규칙성을 갖는 결정구조를 거의 형성하지 않는 소재입니다.

대표적인 예:

PS
ABS
PMMA
PC
비결정성 PET Grade
일부 투명 Copolymer

일반적 특징:

비교적 낮은 성형수축
우수한 치수 재현성
투명 Grade 구현 가능
명확한 유리전이온도
뚜렷한 결정융점이 없음

반결정성 플라스틱

결정영역과 비정질영역이 함께 존재하는 소재입니다.

대표적인 예:

PE
PP
PA
POM
PET
PBT
PPS
PEEK
PTFE

일반적 특징:

융점 존재
냉각 중 결정화
상대적으로 높은 성형수축
우수한 내약품성
불투명 또는 반투명 외관
냉각조건에 민감한 물성

완전결정성 플라스틱은 가능한가?

일반적인 고분자 성형품이 100% 결정화되는 것은 현실적으로 어렵습니다.

고분자 사슬은 매우 길고 서로 얽혀 있으며, 분지·말단기·공중합성분·결함과 냉각시간의 제한 때문에 일부 비정질영역이 남습니다. 따라서 PE·PP·PA·PBT 등은 보통 반결정성 고분자로 분류합니다.

결정영역과 비정질영역은 어떻게 다른가?

결정영역

분자사슬이 규칙적으로 접히거나 정렬된 영역입니다.

특징:

높은 밀도
낮은 자유부피
높은 강성
낮은 분자운동성
우수한 내용제성
뚜렷한 융해거동

비정질영역

분자사슬이 불규칙하게 얽혀 있는 영역입니다.

특징:

낮은 밀도
높은 자유부피
큰 분자운동성
높은 연성
수분·가스 확산 가능성
유리전이거동

결정영역은 구조를 단단하게 지지하고, 비정질영역은 결정 사이를 연결하면서 변형과 충격에너지를 흡수합니다.

따라서 결정화도가 높다고 해서 무조건 모든 기계적 성능이 향상되는 것은 아닙니다.

결정은 어떻게 형성될까?

용융상태에서는 고분자 사슬이 불규칙하게 움직입니다. 냉각되면 분자운동성이 줄어들고 일부 사슬이 규칙적으로 배열되기 시작합니다.

결정화 과정

용융수지가 냉각됩니다.
분자운동 속도가 감소합니다.
규칙적인 배열을 시작하는 핵이 생성됩니다.
핵 주변으로 분자사슬이 접히며 Lamella가 성장합니다.
Lamella가 방사상으로 성장해 구정 구조를 형성할 수 있습니다.
냉각이 진행되며 결정성 고체가 완성됩니다.

결정핵 생성

결정화가 시작되는 미세한 중심을 핵이라고 합니다.

핵은 다음 방식으로 생성될 수 있습니다.

고분자 자체의 균일 핵생성
이물·첨가제 표면에서의 불균일 핵생성
핵제
안료
유리섬유
미네랄 필러
금형표면
잔류 결정

결정 성장

핵이 형성된 뒤 주변 사슬이 배열되면서 결정이 성장합니다.

결정화 속도는 다음 두 과정의 균형에 의해 결정됩니다.

결정형성을 위한 열역학적 구동력
분자사슬이 이동할 수 있는 운동성

융점 바로 아래에서는 분자운동성이 크지만 결정화 구동력이 작고, 온도가 지나치게 낮으면 구동력은 커도 분자사슬이 충분히 이동하지 못할 수 있습니다.

결정화도 측정법

결정화도는 다음 방법으로 평가할 수 있습니다.

DSC
X선 회절
밀도법
적외선 분광법
고체 NMR
현미경 분석

실무에서는 DSC가 가장 널리 사용되는 방법 중 하나입니다.

DSC로 결정화도를 계산하는 방법

DSC는 시료를 가열하거나 냉각하면서 발생하는 열의 출입을 측정합니다.

대표적인 DSC 신호

유리전이
냉결정화
용융
냉각 결정화
재결정화
결정구조 전이

현행 ISO 11357-3:2025는 결정성 또는 부분 결정성 플라스틱의 용융·결정화 온도와 엔탈피 측정을 규정합니다. 이 표준은 ISO 11357-1에 따른 일반 DSC를 대상으로 하며 Fast DSC에는 적용하지 않습니다.

기본 결정화도 계산식

냉결정화가 없는 경우 다음과 같은 개념식을 사용합니다.

결정화도(%)
= 측정 용융엔탈피
÷ 100% 결정의 기준 용융엔탈피
× 100

수식:

Xc = ΔHm ÷ ΔHm° × 100

Xc: 결정화도
ΔHm: 측정한 용융엔탈피
ΔHm°: 해당 고분자의 100% 결정 기준 용융엔탈피

냉결정화가 발생하는 경우

가열 중 비정질영역 일부가 새롭게 결정화되면 냉결정화 엔탈피를 빼야 합니다.

Xc(%)
= (ΔHm − ΔHcc)
÷ ΔHm°
× 100

ΔHcc: 냉결정화 엔탈피

충전재가 포함된 경우

유리섬유·탈크 등 비고분자 성분이 포함된 Compound는 고분자 질량분율을 보정해야 합니다.

Xc(%)
= (ΔHm − ΔHcc)
÷ (ΔHm° × 고분자 질량분율)
× 100

예를 들어 유리섬유 30 중량% Grade라면 고분자 질량분율은 0.70으로 적용합니다.

계산 시 주의사항

100% 결정 기준 엔탈피 값
고분자 종류와 결정형
공중합 조성
충전재 함량
냉결정화
첫 번째·두 번째 가열
승온속도
시료 열이력
Peak 적분구간
Baseline 설정

100% 결정 기준 용융엔탈피는 고분자 종류와 결정형에 따라 달라지므로 신뢰할 수 있는 문헌값이나 공급업체 기준을 사용해야 합니다.

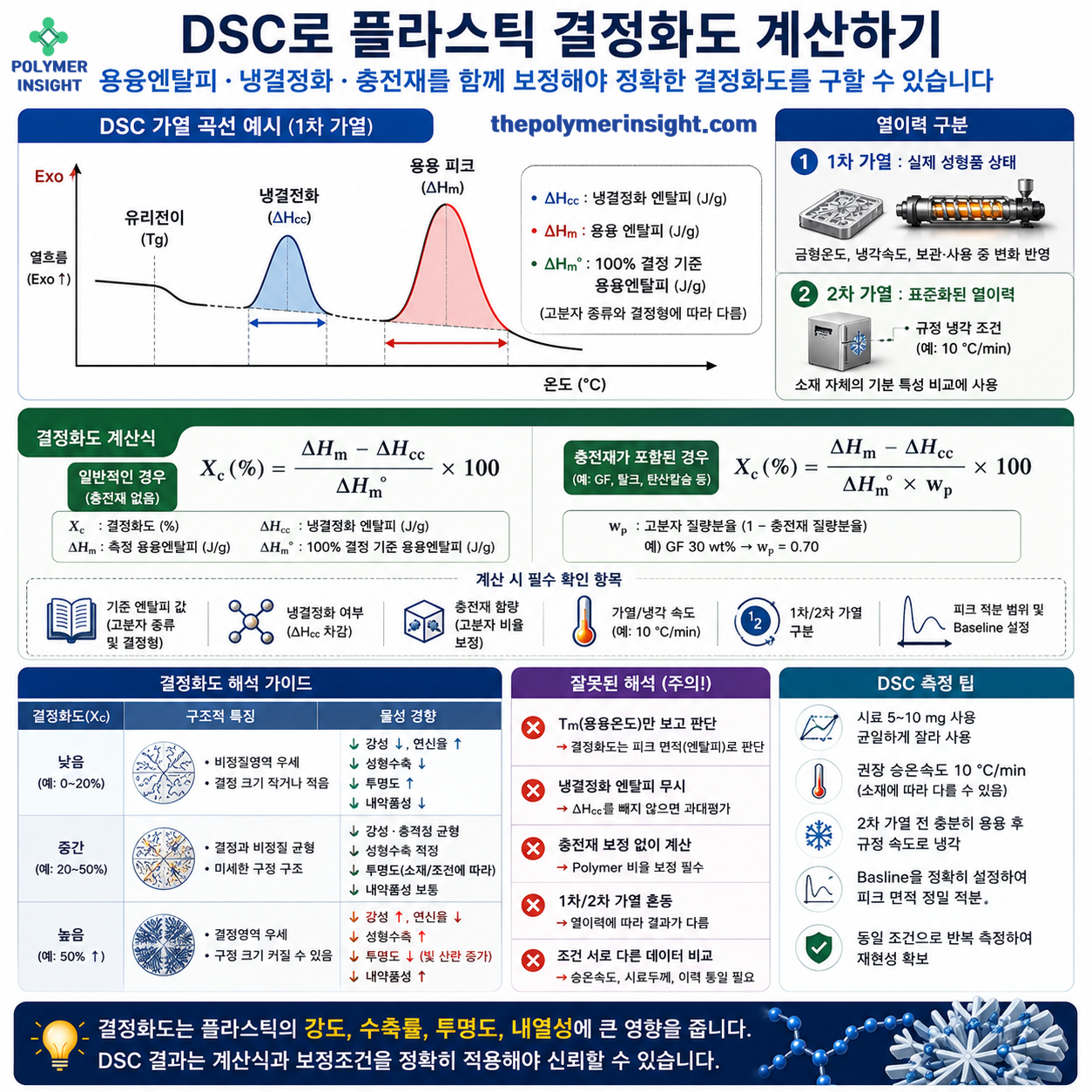

플라스틱 DSC 곡선의 용융엔탈피와 냉결정화 엔탈피 및 충전재 보정을 이용한 결정화도 계산방법 인포그래픽 — DSC 결정화도는 측정한 용융엔탈피에서 냉결정화 엔탈피를 빼고 100% 결정 기준 엔탈피와 고분자 질량분율로 보정해 계산합니다.

1차 가열과 2차 가열의 차이

1차 가열

성형품이 실제로 받은 열이력과 공정이력을 포함합니다.

반영되는 요소:

금형온도
냉각속도
제품두께
배향
어닐링
보관 중 후결정화
잔류응력

따라서 실제 성형품의 상태를 평가할 때 중요합니다.

냉각곡선

DSC 장비에서 일정한 속도로 냉각하며 결정화 거동을 측정합니다.

확인항목:

결정화 시작온도
결정화 Peak 온도
결정화 엔탈피
결정화 속도
과냉각 정도

2차 가열

첫 번째 가열에서 기존 열이력을 제거한 뒤 표준화된 냉각조건을 적용하고 다시 가열합니다.

주요 활용:

소재 자체의 기본 열특성 비교
Grade 간 결정화 경향 비교
공정이력의 영향 제거
재료 식별

실제 제품 문제를 분석할 때는 1차 가열과 2차 가열을 모두 확인하는 것이 유용합니다.

결정화도에 영향을 주는 10가지 조건

1. 고분자 구조

분자사슬의 규칙성과 대칭성이 높을수록 조밀한 배열을 형성하기 쉽습니다.

결정화를 방해할 수 있는 구조:

불규칙 공중합
큰 측쇄
무작위 분지
입체규칙성 저하
분자결함

2. 냉각속도

천천히 냉각하면 분자사슬이 이동하고 정렬할 시간이 충분해 결정화도가 높아질 수 있습니다.

빠르게 냉각하면 사슬배열이 동결돼 비정질영역이 많이 남을 수 있습니다.

3. 금형온도

금형온도가 높으면 냉각속도가 느려지고 결정성 고분자가 결정화할 시간이 증가합니다.

일반적으로 나타날 수 있는 변화:

결정화도 증가
밀도 증가
강성 증가
성형수축 증가
후수축 감소 가능
사이클타임 증가

4. 제품두께

두꺼운 부위는 내부가 천천히 냉각되므로 얇은 부위보다 결정화가 더 진행될 수 있습니다.

이 차이는 제품 내부의 밀도·수축·탄성률 편차를 만들 수 있습니다.

5. 핵제

핵제는 많은 결정핵을 빠르게 형성시킵니다.

기대효과:

결정화속도 증가
구정 크기 감소
사이클타임 단축
강성 증가
투명성 개선 가능
치수 재현성 향상 가능

6. 유리섬유와 필러

유리섬유·탈크·안료 표면이 불균일 핵으로 작용할 수 있습니다.

동시에 섬유배향과 수지 이동을 제한해 방향별 결정구조와 수축을 변화시킬 수 있습니다.

7. 분자량

분자량이 지나치게 높으면 사슬 이동성이 낮아 결정화속도가 느려질 수 있습니다.

반면 낮은 분자량 성분은 이동성이 높아 결정화에 영향을 줄 수 있으나, 지나치게 낮은 분자량은 결정구조와 기계적 성능을 변화시킬 수 있습니다.

8. 분자배향

사출·연신·압출 과정에서 분자사슬이 정렬되면 결정화를 촉진하거나 특정 방향의 결정구조를 형성할 수 있습니다.

9. 어닐링

융점 이하의 적절한 온도에서 열처리하면 미완성 결정이 성장하거나 재배열될 수 있습니다.

결과:

결정화도 증가
결정 완전성 향상
밀도 증가
치수변화
내열성 향상
취성 증가 가능

10. 수분과 첨가제

수분·가소제·충격보강제·윤활제는 분자운동성과 결정핵 형성에 영향을 줄 수 있습니다.

결정화도가 강도에 미치는 영향

결정영역은 분자사슬을 조밀하게 고정하기 때문에 하중을 받을 때 변형을 억제합니다.

일반적으로 증가할 수 있는 물성

인장탄성률
굴곡탄성률
항복강도
경도
크리프 저항
내마모성
내약품성
열변형 저항

증가하는 이유

결정영역에서는 사슬 간 거리가 가깝고 분자운동이 제한됩니다.

따라서 하중이 가해졌을 때 사슬이 쉽게 미끄러지거나 회전하기 어렵습니다.

결정화도 증가
→ 분자배열 조밀화
→ 사슬운동 제한
→ 탄성률·강성 증가

강도가 항상 증가하는 것은 아닌 이유

결정화도가 지나치게 높거나 결정이 크게 성장하면 다음 문제가 생길 수 있습니다.

비정질영역 감소
연신율 감소
취성 증가
결정과 비정질 계면의 응력집중
큰 구정 사이 균열 발생
노치충격 저하
Weld Line 강도 저하 가능

따라서 기계적 성능은 결정화도의 양뿐 아니라 결정 크기와 Tie Molecule 구조에 영향을 받습니다.

결정화도가 탄성률과 강성에 미치는 영향

결정화도가 높아지면 보통 탄성률이 증가합니다.

같은 하중을 가했을 때 변형량이 작아지므로 부품은 더 단단하게 느껴집니다.

적용상 장점

하우징 처짐 감소
기어 치형 유지
체결부 변형 억제
고온 강성 향상
장기 크리프 감소 가능

함께 검토할 문제

충격성 저하
스냅핏 파손
성형수축 증가
뒤틀림
균열전파
가공창 축소

결정화도를 높여 강성을 확보하는 방식은 필러보강과 달리 소재밀도를 크게 높이지 않을 수 있지만, 성형조건 변화에 따른 편차관리가 중요합니다.

결정화도가 충격강도에 미치는 영향

충격강도는 단순하게 결정화도와 정비례하지 않습니다.

적절한 결정화

미세하고 균일한 결정구조는 하중을 분산하고 결정 사이의 비정질영역이 충격에너지를 흡수하도록 도울 수 있습니다.

과도한 결정화 또는 큰 구정

비정질영역 감소
사슬 이동성 저하
균열진행 저항 감소
구정 경계 응력집중
취성파괴 증가

Tie Molecule의 역할

한 결정영역에서 다른 결정영역으로 이어지는 분자사슬은 결정 사이를 연결하고 하중을 전달합니다.

고분자량 사슬과 적절한 분자량분포는 Tie Molecule 형성에 유리할 수 있으며, 이는 결정화도가 비슷한 소재라도 충격성과 환경응력균열 저항이 다른 이유 중 하나입니다.

결정화도가 성형수축률을 높이는 이유

용융상태의 고분자 사슬은 비교적 느슨하고 불규칙하게 배치돼 있습니다.

결정화가 진행되면 분자사슬이 규칙적이고 조밀하게 배열되므로 비체적이 감소하고 밀도가 증가합니다.

용융상태
→ 냉각
→ 결정형성
→ 분자 간격 감소
→ 체적수축 증가

따라서 반결정성 플라스틱은 일반적으로 비결정성 플라스틱보다 성형수축률이 큰 경향이 있습니다.

결정화도가 높아질 때 나타날 수 있는 변화

성형수축 증가
금형치수 보정량 증가
제품중량·밀도 증가
후수축 변화
치수편차 확대
Sink Mark 가능성
뒤틀림 위험

ISO 294-4:2018은 사출성형 열가소성 시험편의 성형수축과 성형 후 수축을 용융수지 흐름 방향 및 직각 방향으로 측정하도록 규정합니다. 이 표준에서 성형수축은 습기흡수 효과를 제외하며, 습기에 의한 변화는 성형 후 수축 또는 전체 치수변화에서 별도로 고려됩니다.

결정화도와 뒤틀림은 어떻게 연결되는가?

뒤틀림은 결정화도 자체보다 제품 내부에서 결정화도가 불균일할 때 크게 발생합니다.

대표적인 원인

앞·뒷면 금형온도 차이
두께 불균일
냉각회로 편차
게이트 위치
유동·배향 차이
보압 분포
유리섬유 방향성
부위별 결정화속도 차이

예시

평판의 캐비티면이 코어면보다 천천히 냉각되면 한쪽의 결정화도가 더 높아질 수 있습니다.

결정화도가 높은 면이 더 크게 수축하면 제품은 수축량이 큰 쪽으로 휘어질 수 있습니다.

뒤틀림
= 위치별 결정화도 차이
+ 방향별 수축 차이
+ 냉각속도 차이
+ 구조적 구속

핵제는 뒤틀림을 줄이는가?

핵제는 결정화를 빠르고 균일하게 만들 수 있어 치수 재현성과 사이클타임에 도움이 될 수 있습니다.

그러나 최종 결정화도가 높아져 전체 수축률이 증가할 수도 있으므로, 핵제만으로 뒤틀림이 반드시 줄어든다고 단정할 수는 없습니다.

성형 후 수축과 후결정화

금형에서 취출 된 순간에도 결정화가 완전히 끝나지 않을 수 있습니다.

시간이 지나거나 고온환경에 노출되면 비정질영역 일부가 추가로 배열되면서 후결정화가 진행될 수 있습니다.

후결정화 결과

추가 수축
밀도 증가
강성 증가
치수변화
잔류응력 변화
내열성 향상 가능
취성 증가 가능

발생하기 쉬운 조건

빠른 금형냉각
낮은 금형온도
두꺼운 제품
높은 사용온도
어닐링
장시간 열노출

고온사용 정밀부품은 성형 직후 치수뿐 아니라 열처리 또는 실제 사용온도 노출 후의 최종치수를 확인해야 합니다.

결정화도가 투명도를 낮추는 이유

빛이 소재 내부를 통과할 때 굴절률이 다른 영역을 만나면 산란될 수 있습니다.

반결정성 플라스틱에는 다음 두 영역이 존재합니다.

결정영역
비정질영역

두 영역의 밀도와 굴절률이 다르고 결정구조의 크기가 가시광선과 상호작용할 정도로 크면 빛이 산란됩니다.

결과

투과율 감소
Haze 증가
백탁
불투명성 증가
광학왜곡

결정화도·결정크기 증가
→ 굴절률 불균일 증가
→ 빛 산란 증가
→ 투명도 감소

결정화도가 같아도 투명도가 다른 이유

결정 크기
구정 크기
결정과 비정질영역의 굴절률 차이
제품두께
표면거칠기
공극
배향
첨가제
안료
냉각속도

따라서 투명도는 결정화도와 결정 크기를 함께 봐야 합니다.

결정성 플라스틱도 투명해질 수 있는가?

가능합니다.

빠른 냉각

분자사슬이 큰 결정을 형성하기 전에 고화되면 결정 크기와 결정화도가 줄어 투명성이 향상될 수 있습니다.

대표적인 예는 급랭한 PET Sheet 또는 Preform입니다.

투명 핵제

PP에 투명 핵제를 적용하면 많은 미세 결정핵이 형성됩니다.

결정 수는 늘지만 각각의 구정이 작아져 빛 산란이 감소할 수 있습니다.

연신

필름이나 용기를 연신하면 결정구조와 분자배향이 변화하면서 투명성·강도·Barrier 특성이 동시에 달라질 수 있습니다.

굴절률 조절

결정영역과 비정질영역의 굴절률 차이를 줄이거나 결정 크기를 미세하게 제어하면 투명성을 높일 수 있습니다.

즉, 투명도를 높이기 위해 반드시 결정화를 완전히 억제해야 하는 것은 아닙니다.

냉각속도가 강도·수축률·투명도에 미치는 영향

빠른 냉각

일반적인 경향:

결정화도 감소
작은 결정
낮은 수축률
낮은 강성 가능
높은 투명도 가능
후결정화 가능성 증가
잔류응력 증가 가능

느린 냉각

일반적인 경향:

결정화도 증가
결정 성장
높은 강성
높은 수축률
낮은 투명도 가능
후수축 감소 가능
사이클타임 증가

핵제 적용 후

핵제가 있으면 빠른 냉각에서도 결정화를 촉진할 수 있습니다.

결과:

높은 결정화속도
작은 구정
강성 향상
Cycle 단축
투명도 개선 가능
수축거동 변화

금형온도가 물성에 미치는 영향

반결정성 소재에서 금형온도는 결정화도를 결정하는 핵심 공정변수입니다.

낮은 금형온도

표면 급랭
결정화 억제
낮은 표면 결정화도
높은 잔류응력
짧은 Cycle
낮은 초기수축
후수축 증가 가능

높은 금형온도

결정화 촉진
높은 강성
높은 밀도
내열성 개선 가능
성형수축 증가
낮은 광택 또는 표면변화 가능
긴 Cycle

정밀부품에서는 단순히 치수만 맞추는 것이 아니라 양산 중 금형표면온도를 안정적으로 관리해야 합니다.

어닐링은 결정화도를 어떻게 바꾸는가?

어닐링은 일반적으로 Tg보다 높고 Tm보다 낮은 온도에서 일정 시간 열처리하는 방법입니다.

기대효과

추가 결정화
결정 완전성 향상
잔류응력 완화
내열성 증가
치수 안정화
크리프 저항 개선 가능

발생 가능한 문제

추가 수축
뒤틀림
표면변화
취성 증가
공차 이탈
긴 후처리시간

어닐링 후 제품치수는 어닐링 전에 비해 달라질 수 있으므로 금형설계 단계부터 수축량을 반영해야 합니다.

결정화도와 내열성의 관계

결정영역은 Tg 이상에서도 구조를 유지하며 분자사슬 이동을 제한합니다.

따라서 반결정성 플라스틱은 Tg를 넘어도 융점에 도달하기 전까지 일정한 구조적 강성을 유지할 수 있습니다.

결정화도가 증가하면 다음 물성이 향상될 가능성이 있습니다.

고온 탄성률
HDT
크리프 저항
치수안정성
열변형 저항

하지만 최종 내열성은 다음 요소에도 영향을 받습니다.

보강재
하중
결정 완전성
분자량
사용시간
산화열화
수분
제품형상

결정화도와 내약품성·흡수성의 관계

결정영역은 분자사슬이 조밀해 용매·가스·수분이 침투하기 어렵습니다.

일반적으로 결정화도가 증가하면 다음 경향이 나타날 수 있습니다.

용매흡수 감소
수분확산 감소
가스투과 감소
팽윤 감소
내약품성 향상

그러나 실제 Barrier 성능은 결정화도만으로 결정되지 않습니다.

함께 영향을 주는 요소:

결정배향
결정 사이의 비정질경로
Tie Molecule
미세공극
제품두께
온도
수분
첨가제

소재별 결정화도 해석 시 주의사항

PE

밀도와 결정화도가 밀접하게 연결됩니다.

분지구조가 적고 선형성이 높을수록 결정화가 쉬워 밀도와 강성이 증가할 수 있습니다.

PP

입체규칙성과 핵제가 결정화에 큰 영향을 줍니다.

투명 핵제를 사용하면 구정 크기를 줄여 투명도를 개선할 수 있습니다.

PA

수소결합과 결정구조가 강도·흡습성에 영향을 줍니다.

수분은 비정질영역을 가소화하며 DSC와 기계적 물성해석에 영향을 줄 수 있습니다.

PET

빠르게 냉각하면 비정질 투명상태를 만들 수 있고, 열처리하면 결정화돼 백탁과 수축이 발생할 수 있습니다.

PBT

결정화속도가 빠른 편이어서 사출성형성이 우수하지만 수축과 뒤틀림 관리가 중요합니다.

POM

결정화도가 높은 반결정성 수지로 강성·내마모성과 치수거동을 함께 평가해야 합니다.

PEEK·PPS

금형온도와 냉각조건이 결정화도·내열성·기계적 물성에 큰 영향을 줄 수 있습니다.

데이터시트에서 결정화도를 읽는 방법

데이터시트에는 결정화도가 직접 표시되지 않고 다음 항목으로 간접적으로 나타날 수 있습니다.

Melting temperature
Crystallization temperature
Melting enthalpy
Crystallization enthalpy
Density
Moulding shrinkage
Transparency·Haze
Annealing condition
DSC curve

예시

Tm: 225℃
Tc: 190℃
ΔHm: 45 J/g
Cold crystallization: 없음

결정화도를 계산하려면 추가로 다음 정보가 필요합니다.

100% 결정 기준 용융엔탈피
충전재 함량
공중합조성
첫 번째·두 번째 가열
승온속도

확인순서

수지 종류를 확인합니다.
DSC 시험표준을 확인합니다.
1차·2차 가열을 구분합니다.
승온·냉각속도를 확인합니다.
용융엔탈피를 확인합니다.
냉결정화 엔탈피를 확인합니다.
충전재 함량을 보정합니다.
기준 용융엔탈피를 확인합니다.
금형온도와 열이력을 확인합니다.
투명도·수축·기계적 물성과 함께 해석합니다.

결정화도 해석에서 흔한 오류

오류 1. 용융 Peak 온도만으로 결정화도 판단

Tm은 결정의 열적 안정성과 관련 있지만 결정의 양을 직접 의미하지는 않습니다.

결정화도 계산에는 Peak 면적인 용융엔탈피가 필요합니다.

오류 2. 냉결정화를 빼지 않음

가열 중 새로 형성된 결정의 엔탈피를 제외하지 않으면 초기 시편의 결정화도를 과대평가할 수 있습니다.

오류 3. 충전재 보정을 하지 않음

GF 30% Grade의 DSC 엔탈피를 전체 시료질량 기준으로 계산하면 Polymer 부분의 결정화도를 잘못 평가할 수 있습니다.

오류 4. 1차 가열과 2차 가열 혼동

1차 가열은 실제 공정이력, 2차 가열은 표준화된 재료 특성에 가깝습니다.

오류 5. 결정화도가 높으면 무조건 강하다고 판단

충격성과 Weld Line 강도는 오히려 낮아질 수 있습니다.

오류 6. 결정화도가 낮으면 항상 투명하다고 판단

큰 공극, 상분리, 필러와 표면결함도 투명도를 낮춥니다.

제품설계에서 결정화도를 적용하는 방법

정밀 기어

확인항목:

결정화도
금형온도
성형 후 수축
어닐링 수축
치형 정밀도
수분에 의한 치수변화

자동차 커넥터

확인항목:

결정화도 균일성
핀 위치
Weld Line
고온강성
습도환경
열사이클

투명 PET 제품

확인항목:

냉각속도
결정 크기
냉결정화
재가열온도
Haze
연신 조건

PP 투명용기

확인항목:

투명 핵제
결정화온도
구정 크기
금형 냉각
두께
광학균일성

PBT·PA 구조부품

확인항목:

금형온도
GF 배향
결정화도
방향별 수축
뒤틀림
고온 크리프

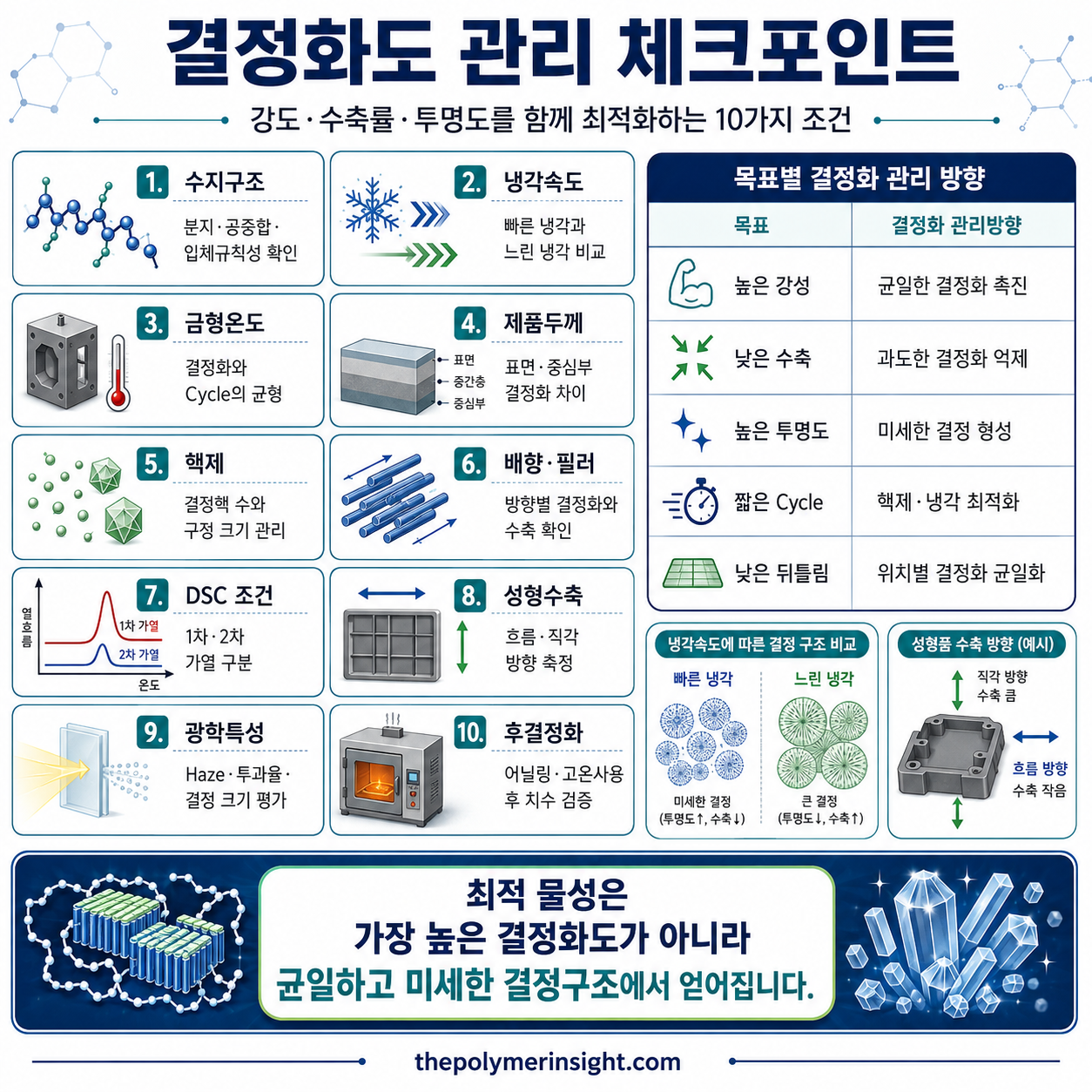

플라스틱 결정화도 관리에서 수지구조, 냉각속도, 금형온도, 제품두께, 핵제, 배향, 수축과 투명도를 확인하는 인포그래픽 — 결정화도는 수지구조, 냉각속도, 금형온도, 제품두께와 핵제에 따라 달라집니다. 강도·수축률·투명도를 균형 있게 최적화하려면 결정의 양과 크기 및 균일성을 함께 관리해야 합니다.

공급업체에 요청할 데이터

ISO 11357-3 또는 ASTM D3418 DSC 결과
1차·2차 가열곡선
용융엔탈피
냉결정화 엔탈피
결정화온도
결정화엔탈피
냉각속도별 DSC
등온 결정화 데이터
ISO 11357-7 결정화속도
금형온도별 결정화도
금형온도별 성형수축률
어닐링 전후 치수
Haze·광선투과율
밀도
XRD 결정화도
결정형과 구정 이미지
CAE용 PVT·결정화 데이터

실무자의 인사이트

실무 팁: “결정화도는 높고 낮음 자체보다 제품 전체에서 얼마나 균일하게 형성되는지가 치수와 뒤틀림을 좌우합니다.”

시장개발과 고객기술지원, Spec-in 업무에서 흔한 오류는 높은 결정화도를 곧바로 높은 강도와 연결하는 것입니다.

결정화도가 증가하면 탄성률과 고온강성이 높아질 수 있지만, 결정이 지나치게 크거나 비정질영역이 줄면 충격성과 연신율은 낮아질 수 있습니다. 특히 스냅핏·클립·박육부품에서는 건조상태와 저온에서 취성파괴가 증가할 수 있습니다.

또 다른 오류는 동일 소재라면 제품 전체의 결정화도가 같다고 가정하는 것입니다. 실제 사출품에서는 표면과 중심부, Gate 주변과 말단부, 얇은 벽과 두꺼운 보스의 냉각속도가 다릅니다. 이로 인해 국부 결정화도와 수축량이 달라져 뒤틀림과 치수편차가 발생합니다.

투명도도 결정화도의 절댓값만으로 판단해서는 안 됩니다. 미세한 결정을 균일하게 형성하면 일정한 결정성을 유지하면서도 Haze를 줄일 수 있습니다. 투명 핵제가 적용된 PP가 대표적인 사례입니다.

실무적으로는 다음 순서를 권장합니다.

소재가 비결정성인지 반결정성인지 구분합니다.
1차·2차 DSC 곡선을 모두 확인합니다.
냉결정화 엔탈피를 반영합니다.
충전재 함량을 보정합니다.
금형온도와 제품두께를 확인합니다.
위치별 냉각속도 차이를 검토합니다.
결정화도와 결정 크기를 구분합니다.
수축률과 뒤틀림을 함께 측정합니다.
투명제품은 Haze와 투과율을 평가합니다.
실제 사용온도에서 후결정화와 치수를 검증합니다.

최적의 소재는 결정화도가 가장 높은 소재가 아니라, 요구되는 강성·충격성·수축률·투명도와 Cycle Time을 균형 있게 만족하는 소재입니다.

자주 묻는 질문 (FAQ)

Q1. 결정화도가 높으면 플라스틱 강도도 항상 높아지나요?

탄성률과 항복강도는 증가할 수 있지만 연신율과 충격강도는 낮아질 수 있습니다. 결정 크기와 비정질영역의 연결구조도 함께 확인해야 합니다.

Q2. 반결정성 플라스틱은 왜 수축률이 큰가요?

냉각 중 분자사슬이 조밀한 결정구조로 배열되면서 체적이 추가로 감소하기 때문입니다.

Q3. 결정화도가 높으면 투명도가 반드시 낮아지나요?

일반적으로 빛 산란이 증가할 수 있지만 결정이 매우 작고 균일하면 결정성을 유지하면서도 투명성을 높일 수 있습니다.

Q4. DSC 용융 Peak가 높으면 결정화도도 높은가요?

그렇지 않습니다. Peak 온도는 결정의 용융온도이고, 결정화도는 용융 Peak의 면적인 용융엔탈피를 기준값과 비교해 계산합니다.

Q5. 첫 번째 가열과 두 번째 가열 중 어떤 결과를 사용해야 하나요?

실제 성형품 상태는 첫 번째 가열이 중요하고, 소재 자체의 기본특성 비교는 표준 열이력을 적용한 두 번째 가열이 유용합니다.

Q6. 금형온도를 높이면 결정화도는 항상 높아지나요?

반결정성 소재에서는 일반적으로 결정화시간이 증가하지만 소재별 최적 결정화온도와 냉각속도에 따라 효과가 달라질 수 있습니다.

Q7. 핵제를 사용하면 수축률이 줄어드나요?

결정화를 빠르고 균일하게 해 뒤틀림을 줄이는 데 도움을 줄 수 있지만, 전체 결정화도가 증가해 평균수축률은 커질 수도 있습니다.

Q8. 결정화도는 DSC만으로 측정해야 하나요?

DSC가 널리 사용되지만 XRD, 밀도법, IR과 고체 NMR도 활용할 수 있습니다. 측정원리가 다르므로 결과가 완전히 동일하지 않을 수 있습니다.

결론

플라스틱 결정화도는 전체 고분자 중 규칙적으로 배열된 결정영역이 차지하는 비율입니다.

결정화도가 증가하면 분자사슬이 조밀하게 배열돼 밀도, 탄성률, 강성, 고온강성과 내약품성이 향상될 수 있습니다. 반면 비정질영역의 이동성이 줄어 연신율과 충격성이 낮아질 수 있으며, 냉각 중 체적감소가 커져 성형수축률과 뒤틀림이 증가할 가능성이 있습니다.

투명도는 결정화도의 양뿐 아니라 결정과 구정의 크기, 굴절률 차이, 제품두께와 냉각속도에 의해 결정됩니다. 미세한 결정을 균일하게 형성하면 결정성을 유지하면서 Haze를 낮출 수도 있습니다.

현행 ISO 11357-3:2025는 일반 DSC를 이용해 결정성 또는 부분 결정성 플라스틱의 용융·결정화 온도와 엔탈피를 측정하며, ISO 11357-7:2022는 등온·비등온 조건의 결정화속도 분석방법을 규정합니다. ASTM D3418-21도 DSC를 이용해 고분자의 전이온도와 용융·결정화 엔탈피를 측정합니다.

결정화도를 계산할 때는 용융엔탈피에서 냉결정화 엔탈피를 차감하고, 충전재 함량과 해당 고분자의 100% 결정 기준 용융엔탈피를 보정해야 합니다.

최종 제품설계에서는 결정화도 하나만 관리하지 말고 금형온도, 냉각속도, 제품두께, 핵제, 결정 크기, 성형수축, Haze와 후결정화를 함께 평가해야 합니다.

참고문헌

ISO 11357-3:2025, Plastics — Differential scanning calorimetry (DSC) — Part 3: Determination of temperature and enthalpy of melting and crystallization
일반 DSC를 이용해 결정성 또는 부분 결정성 플라스틱의 용융·결정화 온도와 엔탈피를 측정합니다.
2025년·International Organization for Standardization.
ISO 11357-7:2022, Plastics — Differential scanning calorimetry (DSC) — Part 7: Determination of crystallization kinetics
용융된 반결정성 고분자의 결정화속도를 등온 및 비등온 DSC 방법으로 평가합니다.
2022년·International Organization for Standardization.
ASTM D3418-21, Standard Test Method for Transition Temperatures and Enthalpies of Fusion and Crystallization of Polymers by Differential Scanning Calorimetry
DSC를 이용해 고분자의 전이온도와 용융·결정화 엔탈피를 측정합니다.
2021년·ASTM International.
ISO 294-4:2018, Plastics — Injection moulding of test specimens of thermoplastic materials — Part 4: Determination of moulding shrinkage
열가소성 사출시험편의 흐름·직각 방향 성형수축과 성형 후 수축을 측정합니다.
2018년·International Organization for Standardization.

최초 작성일: 2026년 9월 17일

최종 업데이트: 2026년 9월 17일

저작자표시 비영리 변경금지 (새창열림)

'플라스틱 물성 (Properties) > 유변·성형 물성' 카테고리의 다른 글

플라스틱 점도와 분자량의 관계 완벽 이해: 용융점도·고유점도 해석법 (0)	2026.09.15
MFR(MI)과 MVR의 차이: 플라스틱 용융 흐름 지수 완벽 이해 (0)	2026.09.15
