POE 심화 가이드｜메탈로센 구조·PP 충격보강·태양광 봉지재와 Grade 선정

POE는 고무에 가까운 유연성과 열가소성 플라스틱의 가공성을 결합해 자동차, 포장재, 전선과 태양광 모듈에 사용되는 기능성 폴리올레핀입니다. 그러나 같은 POE라도 공단량체, 밀도, 용융지수와 분자구조에 따라 충격보강·열봉합·발포·봉지재 성능이 크게 달라집니다. 이번 글에서는 POE의 메탈로센 구조와 EVA·EPDM 차이, PP 충격보강과 태양광 봉지재 용도, 밀도·MI·가교·분산을 고려한 Grade 선정 기준을 살펴보겠습니다.



POE는 에틸렌과 알파올레핀을 공중합한 열가소성 엘라스토머로, 낮은 결정성과 높은 탄성을 이용해 자동차 충격보강·태양광 봉지재·필름·전선·발포체에 적용됩니다.

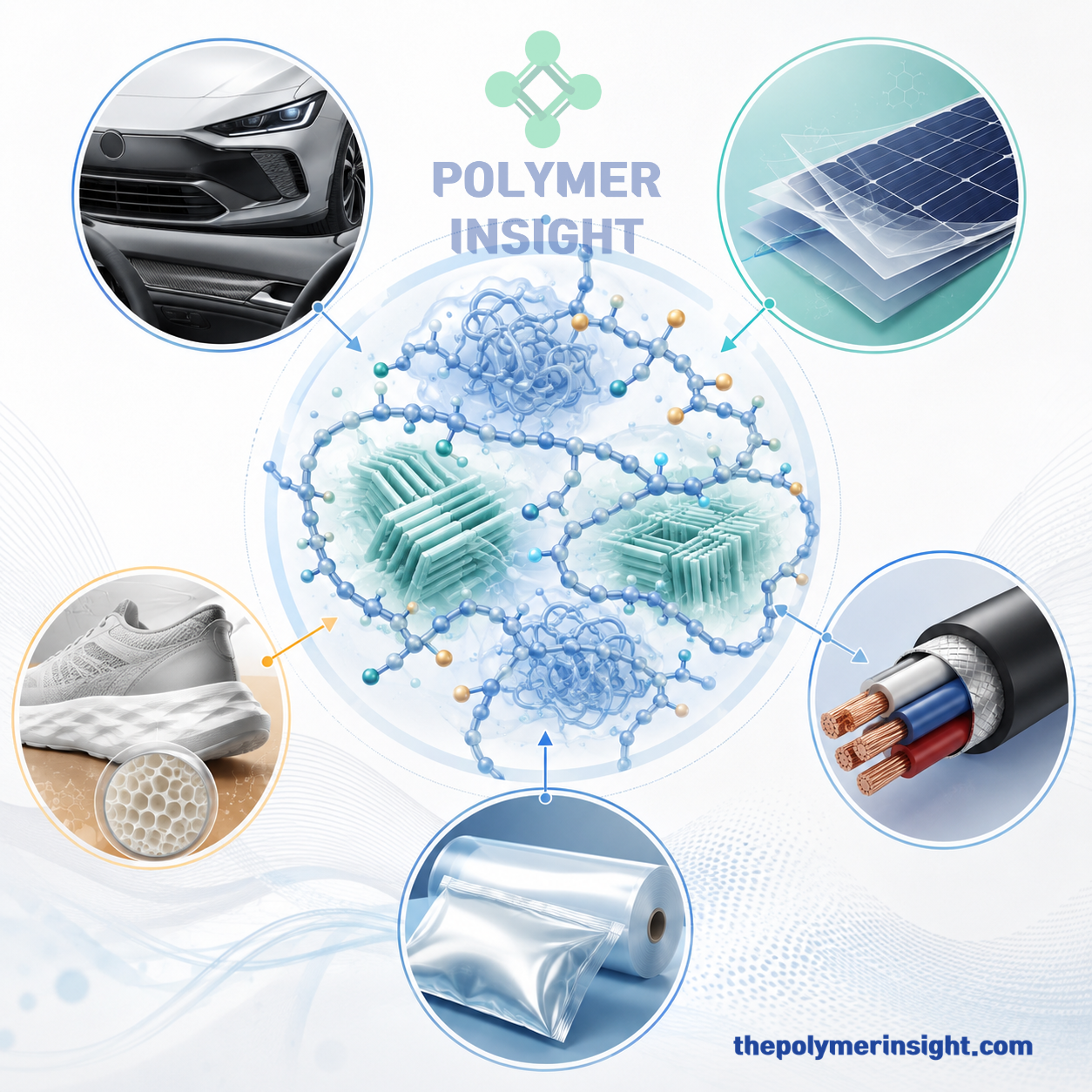

POE는 낮은 결정성과 우수한 탄성·저온 충격성을 바탕으로 자동차 TPO, 태양광 봉지재, 전선, 필름과 발포체에 활용됩니다.



이미지에서 볼 수 있듯 POE는 하나의 용도에만 적용되는 소재가 아닙니다. 자동차 Compound에서는 PP의 저온 충격성을 높이고, 포장필름에서는 열봉합성과 인열 저항을 개선하며, 전선과 발포체에서는 유연성과 복원력을 부여합니다. 태양광 봉지재에서는 광투과성, 전기절연성과 장기 수분저항이 중요하므로 일반 충격보강용 POE와 다른 Grade 설계가 필요합니다.



POE 메탈로센 구조와 EVA·EPDM 차이｜왜 부드럽고 탄성이 높을까?

POE는 Polyolefin Elastomer의 약자로, 대표적으로 에틸렌과 옥텐·부텐 같은 알파올레핀을 공중합해 제조합니다. 알파올레핀 공단량체가 폴리에틸렌 사슬의 규칙적인 결정 형성을 방해하면 결정화도가 낮아지고, 부드러움·탄성·저온 충격성이 증가합니다. LG화학은 자체 메탈로센 촉매를 이용해 에틸렌-옥텐 또는 에틸렌-부텐 공중합체인 LUCENE™을 생산하며, 주요 특성으로 충격보강, 고탄성과 낮은 열봉합온도를 제시합니다.

메탈로센 촉매는 고분자의 분자량과 공단량체 분포를 비교적 균일하게 제어하는 데 유리합니다. 이 때문에 POE는 기존 범용 폴리올레핀보다 좁고 정밀한 물성 설계가 가능하며, Grade에 따라 고유동 사출용부터 저유동 충격보강용, 필름·전선·태양광 봉지재용까지 세분화됩니다. Dow의 ENGAGE™ 제품군도 에틸렌-옥텐계 POE를 중심으로 유동성, 밀도와 적용 공정이 다른 Grade를 운영합니다.



POE는 메탈로센 촉매를 이용해 에틸렌과 알파올레핀의 공단량체 분포를 정밀하게 조절한 소재입니다. 같은 POE라도 밀도와 MI, 분자량분포에 따라 자동차 충격보강·필름·전선·태양광 봉지재 적합성이 달라집니다.

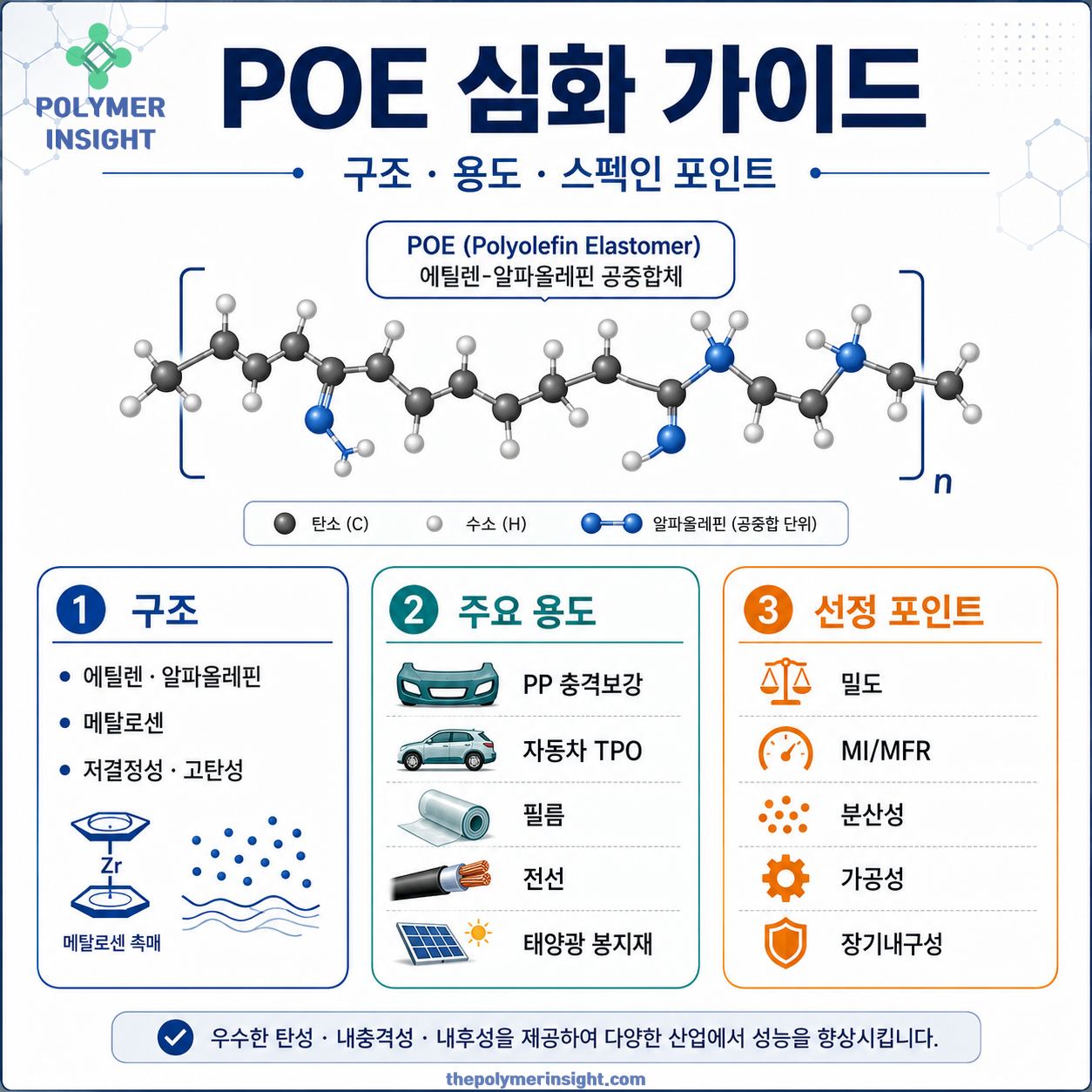

POE는 에틸렌·알파올레핀 공중합구조를 기반으로 하며 밀도와 MI, 분산성과 장기내구성을 용도별로 최적화해야 합니다.



인포그래픽에서 확인할 수 있듯 POE Grade 선정은 단순히 가장 부드러운 제품을 고르는 과정이 아닙니다. 낮은 밀도는 탄성과 저온 충격성에 유리하지만 강성·내열성과 취급성이 낮아질 수 있고, 높은 MI는 성형성을 개선하지만 PP와의 점도비 및 고무상 분산구조를 바꿀 수 있습니다. 실제 스펙인에서는 밀도와 MI뿐 아니라 Base Resin과의 상용성, 혼련 후 Morphology, 충격·탄성률의 균형과 장기노화를 함께 평가해야 합니다.



비교 항목	POE	EVA	EPDM
대표 구조	에틸렌·알파올레핀 공중합체	에틸렌·비닐아세테이트 공중합체	에틸렌·프로필렌·디엔 고무
가공방식	일반 열가소성 가공	일반 열가소성 가공	주로 혼련 후 가황
핵심 강점	저온 충격·탄성·폴리올레핀 상용성	접착·투명성·유연성	내후·내오존·고무 탄성
극성	낮음	VA 함량에 따라 증가	낮음
대표 용도	PP 개질·TPO·필름·태양광·발포	필름·접착·발포·태양광	웨더스트립·호스·실링
재용융	가능	가능	가황 후 어려움



EVA는 비닐아세테이트 함량이 증가할수록 유연성과 접착성이 높아지는 반면, POE는 비극성 폴리올레핀과의 상용성이 좋아 PP·PE 개질에 유리합니다. EPDM은 가황 후 고온 압축영구변형과 내후성이 필요한 고무부품에 강점이 있지만, POE는 별도의 가황공정 없이 사출·압출할 수 있다는 차이가 있습니다.

POE와 Plastomer의 경계는 제조사와 제품군에 따라 다소 다르게 사용됩니다. 일반적으로 밀도와 결정성이 더 낮고 고무 탄성이 강조되면 POE, 비교적 결정성과 필름 밀봉 특성이 강조되면 Plastomer로 부르지만 명확한 단일 국제 분류선이 있는 것은 아닙니다. ExxonMobil은 Exact™ 제품군을 고무와 유사한 특성과 열가소성 가공성을 갖춘 에틸렌계 Polyolefin Elastomer·Plastomer로 운영하고 있습니다.



PP 충격보강·TPO·태양광 봉지재｜POE 용도는 어떻게 달라질까?

POE의 대표 용도는 PP 충격보강입니다. PP는 강성·내열성·가공성이 우수하지만 저온에서 충격성이 낮아질 수 있습니다. POE를 분산시키면 충격 에너지를 흡수하는 연질 고무상이 형성돼 범퍼, 도어 트림, 필러와 각종 자동차 내외장재의 저온 충격성을 개선할 수 있습니다. LG화학은 POE를 자동차 내외장재, 흡음재와 충격보강용 Compound에 적용하며, Dow ENGAGE™ 역시 PP·PE Blend와 TPO에서 충격성·유연성과 충전재 수용성을 높이는 소재로 소개합니다.

다만 POE 첨가량을 높이면 충격성은 개선되지만 PP의 굴곡탄성률, 열변형온도와 표면경도가 낮아질 수 있습니다. 자동차 TPO에서는 POE 함량만 조절하지 않고 PP 종류, Talc 함량과 입도, 상용성, 사출 유동성과 도장성을 함께 최적화해야 합니다. 동일한 20% POE 배합이라도 POE의 밀도·점도, PP의 분자량과 혼련조건에 따라 고무상 크기와 충격성능이 달라집니다.

필름에서는 낮은 열봉합 개시온도, Hot Tack, 인열·천공 저항과 유연성을 높이는 용도로 사용됩니다. ExxonMobil은 Exact™ POE를 Polyolefin Film에 혼합하면 열봉합성과 Toughness를 개선할 수 있다고 설명하며, Mitsui Chemicals의 TAFMER™도 포장필름에서 열봉합성·투명성 개선용 Modifier로 적용됩니다.

태양광 모듈 봉지재는 최근 POE의 전략적 용도입니다. 봉지재는 Cell과 Glass 사이를 채워 충격·수분·전기적 열화로부터 태양전지를 보호해야 합니다. Dow는 ENGAGE™ PV를 태양광 봉지필름용으로 설계된 POE로 소개하며 장기 보호성, 신뢰성과 발전성능 유지에 초점을 맞추고 있습니다. Mitsui Chemicals도 TAFMER™ 기반 태양광 봉지재에 높은 광투과성을 요구하며 관련 적용을 확대하고 있습니다.



적용 분야	POE의 역할	우선 확인할 성능
자동차 TPO	저온 충격보강·유연성	Izod, 연성-취성 전이, 탄성률
신발·발포체	탄성·경량·복원력	경도, 압축영구변형, 발포배율
포장필름	저온 열봉합·인열 보강	SIT, Hot Tack, 투명성
전선·케이블	유연한 Base Polymer	절연성, 난연배합, 가교성
태양광 봉지재	Cell 보호·전기절연·투광	광투과, 수분저항, PID, 가교
호스·프로파일	유연성·저온성	압출안정성, 내열·내약품성



POE Grade 선정과 스펙인｜밀도·MI·분산·가교를 어떻게 평가할까?

POE 선정에서 먼저 확인할 항목은 밀도입니다. 일반적으로 밀도가 낮을수록 결정성이 낮아져 부드러움과 탄성, 저온 충격성이 좋아지지만 Pellet Blocking, 낮은 내열성과 강성 저하를 고려해야 합니다. 상대적으로 밀도가 높은 Grade는 강도·열봉합·취급성 측면에서 유리할 수 있으므로 “가장 낮은 밀도”가 항상 최적은 아닙니다.

두 번째는 MI 또는 MFR입니다. 고유동 POE는 박육 사출과 높은 충전재 Compound에 유리하지만, 충격보강에서는 PP와 POE의 점도비가 분산입자 크기를 결정합니다. POE 점도가 지나치게 낮으면 고무상이 충분한 충격흡수 구조를 형성하지 못할 수 있고, 너무 높으면 혼련 불량과 표면결함이 발생할 수 있습니다. Dow는 고유동 ENGAGE™ 8107·8157을 PP·PE의 충격보강과 충전재 수용성 향상용으로, 8480을 신발·호스·프로파일용으로 구분합니다.

세 번째는 공단량체와 화학적 개질 여부입니다. 비극성 POE는 PP·PE와 잘 섞이지만 PA·PBT·무기필러 같은 극성소재와의 계면접착에는 한계가 있습니다. 이때 무수말레산 등으로 변성된 POE를 상용화제로 사용할 수 있습니다. Mitsui Chemicals의 TAFMER™ M은 산 변성 올레핀 엘라스토머로, 폴리아미드·폴리에스터와 무기필러처럼 작용기를 가진 소재와 화학적 상호작용이 가능하도록 설계됐습니다.

태양광 봉지재용은 일반 충격보강용보다 평가항목이 훨씬 복잡합니다. Resin 단계에서는 MI, 밀도, Gel·Fish Eye, 휘발분과 금속 불순물을 확인하고, Film 단계에서는 두께편차·광투과율·Haze·수축률·접착력과 가교도를 측정해야 합니다. Module 단계에서는 Damp Heat, Thermal Cycling, UV 노화, PID와 절연파괴를 검증해야 합니다. POE는 비극성으로 수분저항에 유리하지만 Glass·Cell과의 접착을 위해 실란계 첨가제와 가교시스템을 정밀하게 설계해야 합니다.

지속가능성도 새로운 Grade 선택 요소입니다. Dow는 ISCC PLUS 인증 Bio-circular 원료를 적용한 ENGAGE™ REN POE 제품군을 제공하며, 기존 성능을 유지하면서 화석원료 사용 저감을 지원한다고 설명합니다. 다만 질량균형 방식의 Bio-circular POE와 사용 후 자연에서 분해되는 생분해성 수지는 다른 개념입니다.



실무 지식

실무자의 인사이트: "POE 스펙인은 가장 부드러운 Grade를 고르는 일이 아니라 목표 충격성·강성·가공성과 장기내구성을 동시에 맞추는 배합 최적화 과정입니다."

석유화학 분야에서 시장개발, 고객 기술지원과 스펙인 업무를 수행하며 확인한 핵심은 POE의 단독 물성보다 Base Resin과 혼합됐을 때 형성되는 Morphology가 더 중요하다는 점입니다. 동일 밀도와 MI를 가진 제품도 분자량분포와 공단량체 분포, 혼련조건에 따라 분산상 크기와 충격성능이 달라질 수 있습니다.

저는 최종 용도 → 목표 충격·탄성 → 사용온도 → Base Resin → POE 밀도·MI → 점도비와 분산 → 강성·HDT → 표면외관 → 가교·접착 → 내후·장기노화 → 원가와 공급 안정성 순서로 평가할 것을 권합니다. 자동차 Compound는 실제 금형에서 Weld Line과 도장성을 확인하고, 태양광 봉지재는 Resin 물성보다 Film·Module 단계의 장기 신뢰성을 최종 승인기준으로 삼아야 합니다.



자주 묻는 질문 (FAQ)

POE와 TPE는 같은 소재인가요?

POE는 열가소성 엘라스토머의 한 종류로 볼 수 있습니다. 다만 TPE는 TPS·TPV·TPU·TPC 등을 포함하는 넓은 범주이고, POE는 폴리올레핀계 공중합체를 의미합니다.

POE와 EPDM 중 어느 것이 자동차 부품에 더 적합한가요?

PP 충격보강과 사출 TPO에는 POE가 유리하고, 장기 압축밀봉과 내후성이 중요한 웨더스트립에는 가황 EPDM이 적합한 경우가 많습니다.

POE를 많이 넣을수록 PP의 충격성이 계속 좋아지나요?

일정 범위에서는 개선되지만 과다 첨가하면 강성·내열성과 표면경도가 낮아집니다. Talc, PP 종류와 혼련조건을 함께 최적화해야 합니다.

태양광 봉지재용 POE와 자동차용 POE를 혼용할 수 있나요?

권장되지 않습니다. 태양광용은 광학순도, 불순물, 가교·접착성과 수십 년의 Module 신뢰성에 맞춘 별도 Grade가 필요합니다.

POE와 EVA 태양광 봉지재의 차이는 무엇인가요?

POE는 비극성 구조로 수분저항과 전기절연 측면에서 유리할 수 있고, EVA는 가공경험과 접착성·경제성이 강점입니다. 실제 선택은 Module 구조와 Cell 종류에 따라 달라집니다.



함께 읽으면 좋은 글

• 「PP 심화 가이드｜Homo PP·Block PP·Random PP 차이」
• 「PE 심화 가이드｜HDPE·LDPE·LLDPE·mLLDPE 차이」



참고문헌

1. LUCENE™ POE의 구조와 주요 특성
   LG화학, POE—Polyolefin Elastomer. 자체 메탈로센 촉매를 적용한 에틸렌-옥텐·에틸렌-부텐 공중합체의 충격보강, 탄성과 낮은 열봉합온도를 설명합니다.
2. POE의 자동차·신발·흡음재 적용
   LG화학, LG Chem in Everyday Life—POE. POE Compound의 자동차 내외장재, 신발 Midsole과 흡음재 적용 및 충격·탄성 특성을 소개합니다.
3. ENGAGE™ POE 제품군과 TPO 개질
   Dow, ENGAGE™ Polyolefin Elastomers. PP·PE 충격보강, 자동차 TPO, 필름·호스·전선 등 용도별 제품군을 제공합니다.
4. 태양광 봉지재용 POE
   Dow, ENGAGE™ PV Polyolefin Elastomers. 태양광 봉지필름용 POE의 모듈 보호성, 장기성능과 신뢰성 평가 방향을 소개합니다.
5. Exact™ POE의 필름·자동차 Compound 적용
   ExxonMobil Product Solutions, Exact™ Polyolefin Elastomers. 필름 열봉합·Toughness, 자동차 Compound, 전선·발포와 압출품 적용 정보를 제공합니다.
6. TAFMER™의 수지개질 및 태양광 적용
   Mitsui Chemicals, TAFMER™ High Performance Elastomer. 알파올레핀 공중합체의 PP·PE 개질, 포장필름, 태양광 봉지재와 산 변성 Grade의 상용화 기능을 설명합니다.
7. Bio-circular POE 제품군
   Dow, ENGAGE™ REN Polyolefin Elastomers. ISCC PLUS 인증 Bio-circular 원료를 적용한 POE와 기존 제품 대비 성능 유지 방향을 제공합니다.



최초 발행일: 2026년 8월 1일
최종 업데이트: 2026년 8월 1일
