ABS 심화 가이드｜구조·물성·용도와 소재 선정 기준

ABS는 충격강도, 표면 품질과 가공성의 균형이 우수해 자동차, 가전제품, IT기기와 생활용품에 널리 사용되는 스티렌계 열가소성 플라스틱입니다. ABS의 성능은 아크릴로니트릴·부타디엔·스티렌 세 성분의 단순 합계가 아니라 SAN 연속상과 고무상 분산구조, 조성, 입자 크기와 제조공정에 따라 달라집니다.



이번 글에서는 ABS의 구조와 주요 물성, 실제 적용 분야 및 용도에 맞는 grade를 선택할 때 확인해야 할 핵심 사항을 살펴보겠습니다.



ABS는 어떤 구조이며 세 가지 성분은 어떤 역할을 할까?

ABS는 Acrylonitrile Butadiene Styrene의 약자로, 아크릴로니트릴·부타디엔·스티렌을 기반으로 만드는 비결정성 열가소성 수지입니다. 일반적인 ABS는 스티렌과 아크릴로니트릴로 이루어진 SAN 공중합체가 연속적인 매트릭스를 형성하고, 그 안에 폴리부타디엔계 고무상이 미세하게 분산된 2상 구조로 이해할 수 있습니다. 일부 SAN 사슬은 부타디엔 고무에 그래프트되어 두 상의 계면 접착과 충격 전달을 돕습니다. ISO 19062-1도 ABS를 스티렌·아크릴로니트릴계 연속상과 폴리부타디엔계 분산상을 가진 재료로 정의합니다.



세 가지 성분은 서로 다른 기능을 담당합니다. 아크릴로니트릴은 분자 간 인력을 높여 내열성, 강성, 내약품성과 표면경도에 기여합니다. 부타디엔 고무상은 충격을 받을 때 변형되면서 에너지를 흡수해 균열의 빠른 전파를 억제합니다. 스티렌은 가공성과 유동성, 표면광택, 착색성과 외관 품질을 높이는 역할을 합니다. LG Chem On도 ABS의 세 성분이 각각 내화학성, 충격성, 가공성과 표면광택에 기여한다고 설명합니다.



ABS의 충격보강 원리는 단순히 부드러운 고무를 섞는 것과 다릅니다. 고무 입자의 크기, 분포와 SAN 매트릭스와의 계면 상태가 적절해야 충격을 받을 때 미세 공동과 전단변형이 발생하면서 에너지가 분산됩니다. 고무상이 너무 적으면 충격 개선이 제한되고, 지나치게 많으면 강성, 표면광택과 내열성이 낮아질 수 있습니다. 따라서 ABS는 충격성과 강성 사이의 균형을 설계하는 소재라고 할 수 있습니다.



ABS는 비결정성 수지이므로 뚜렷한 결정 융점보다는 유리전이와 연화 거동이 중요합니다. 결정성 플라스틱보다 성형수축이 비교적 작고 치수 정밀도가 우수하며, 도장·도금·인쇄와 착색에도 유리합니다. 다만 일반 ABS는 불투명한 경우가 많고, 장시간 자외선과 외부 기후에 노출되면 부타디엔 고무상이 산화되어 변색과 충격성 저하가 나타날 수 있습니다.



LG화학은 ABS의 대표적인 특징으로 내열성, 충격강도, 내구성, 가공성과 다양한 색상 구현 능력을 제시하며 자동차, 가전제품, IT기기와 완구를 주요 적용 분야로 소개합니다.



ABS의 물성과 용도 | ABS가 자동차·가전·IT제품에 널리 사용되는 이유

ABS는 하나의 물성이 압도적으로 높은 소재라기보다 충격성, 강성, 내열성, 표면 품질과 가공성이 균형을 이루는 것이 강점입니다. 복잡한 형상의 제품을 사출성형으로 대량생산하기 쉽고, 성형 후에도 우수한 외관과 치수 정밀도를 확보할 수 있어 소비재 외장과 구조부품에 적합합니다.



자동차 분야에서는 인스트루먼트 패널 부품, 콘솔, 필러 트림, 그릴, 장식부품과 각종 하우징에 ABS 또는 ABS 기반 컴파운드가 사용됩니다. 이 분야에서는 충격강도뿐 아니라 내열성, 저광택 표면, 냄새, 스크래치 저항성과 도장성이 중요합니다. 외장이나 장기 자외선 노출 부위에는 일반 ABS보다 내후성이 우수한 ASA나 ABS/ASA 계열을 검토하기도 합니다.



가전제품에서는 냉장고·세탁기·청소기·에어컨의 외장과 내부 부품, 리모컨과 주방가전 하우징 등에 사용됩니다. 사용자가 직접 보는 부품은 광택, 색상 균일성, 웰드라인과 스크래치가 중요한 CTQ가 됩니다. 최근에는 지문과 반사를 줄이는 저광택 ABS도 제품 디자인에 활용됩니다. LG Chem On은 저광택 ABS가 가전 외장과 자동차 부품에서 고급스러운 표면과 공정 효율을 제공할 수 있다고 소개합니다.



IT와 전기·전자 제품에서는 모니터, 프린터, 키보드, 공유기와 각종 전자기기 하우징에 사용됩니다. 전기제품은 일반 기계적 성능 외에 난연성, 전기안전, 장기 열노화 특성이 요구될 수 있습니다. 이 경우 난연 ABS나 PC/ABS가 사용되며, 실제 적용 두께에서 UL 94 등급과 상대온도지수 등을 확인해야 합니다. LG Chem On에는 일반·재생·난연 ABS의 UL Yellow Card 자료가 제공되며, 동일한 ABS라도 grade와 두께에 따라 HB, V-0 등의 난연 성능이 달라짐을 확인할 수 있습니다.



ABS의 대표적인 장점은 다음과 같습니다.



항목	ABS의 특징
충격성	고무 분산상으로 상온 충격에 강함
외관	착색성·광택·표면 품질이 우수함
가공성	사출성형성과 복잡한 형상 구현이 우수함
치수 안정성	비결정성 수지로 성형수축이 비교적 작음
후가공	도장·도금·인쇄·접착 적용이 비교적 용이함



반면 일반 ABS는 자외선과 장기 옥외 노출에 약하고, 일부 유기용제나 세정제에 환경응력균열이 발생할 수 있습니다. 내열성도 PA, PBT, PC 같은 일부 엔지니어링 플라스틱보다 낮을 수 있습니다. 고온·옥외·강한 약품 환경에서는 내열 ABS, PC/ABS, ASA 또는 다른 엔지니어링 플라스틱과 비교해야 합니다.

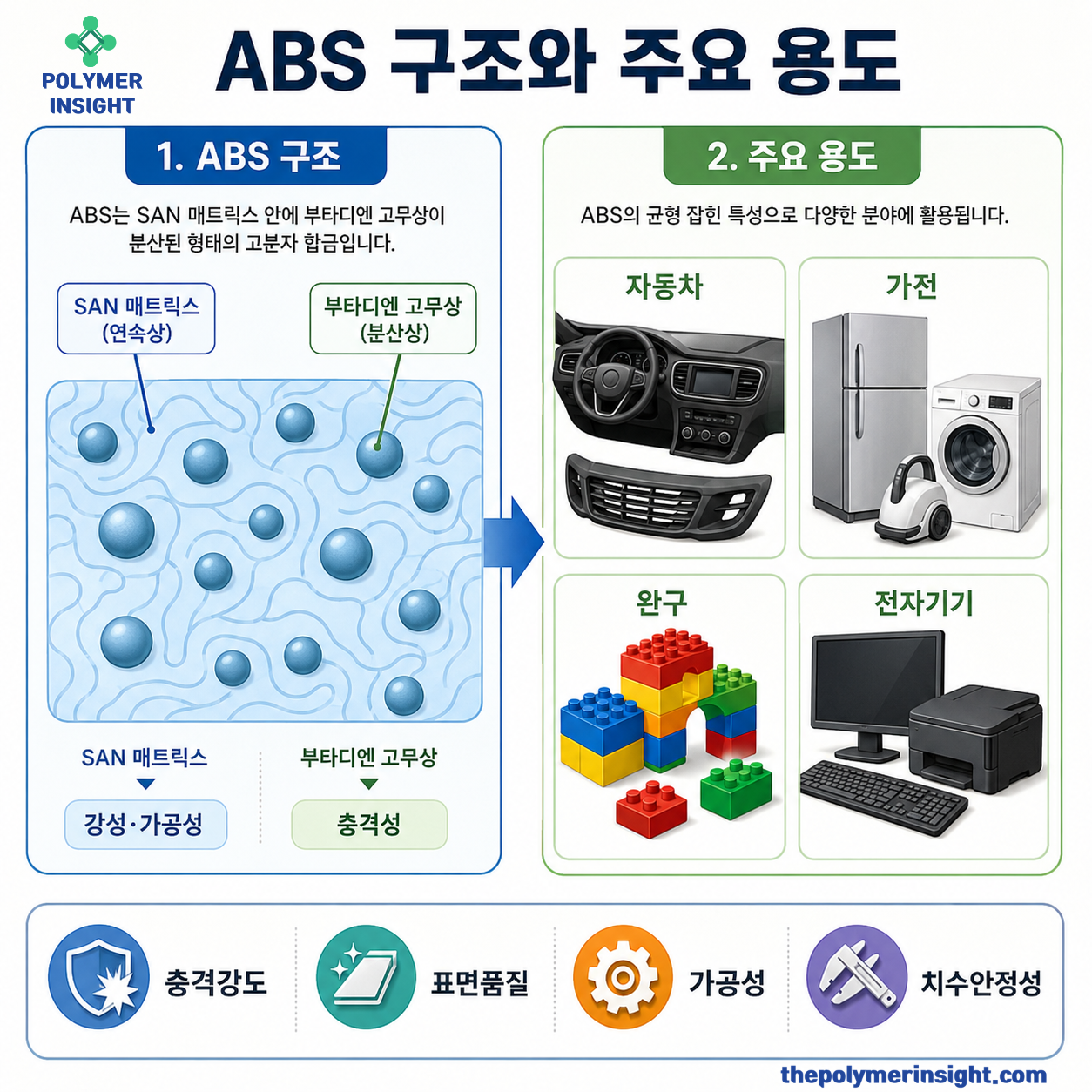

ABS의 구조와 주요 용도



ABS 소재 선정 및 사출성형에서 확인해야 할 사항

ABS를 선정할 때는 먼저 제품의 핵심 요구물성을 명확히 해야 합니다. 낙하충격이 중요하면 고충격 grade, 고온 사용과 치수 유지가 중요하면 내열 grade, 얇고 복잡한 제품에는 고유동 grade를 검토합니다. 전기·전자 하우징에는 난연성과 전기안전 자료가 필요하고, 외관 부품에는 광택, 색상, 도장성 및 표면결함 관리가 중요합니다.



ISO 19062-1은 ABS를 비카트 연화온도(Vicat Softening Temperature), 용융질량흐름지수(Melt Flow Rate 또는 MI), 샤르피 노치 충격강도(Notched Charpy Impact Strength)와 인장탄성률(Tensile Modulus) 등을 기준으로 구분합니다. 이는 ABS 소재를 비교할 때 단순히 ‘고충격’이나 ‘내열’이라는 상품명보다 실제 시험값을 확인해야 한다는 의미입니다.



용융유동지수(MI)가 높은 ABS는 얇은 제품과 긴 유동거리 충전에 유리하지만, 일반적으로 분자량과 충격강도가 낮아질 수 있습니다. 고무 함량을 높이면 충격성은 향상되지만 강성, 열변형성과 표면광택이 낮아질 가능성이 있습니다. 내열 ABS는 아크릴로니트릴 함량이나 내열성 공단량체를 조절해 연화온도를 높이지만, 유동성과 충격성이 달라질 수 있습니다.



사출성형에서는 원료 건조와 수분 관리가 중요합니다. ABS는 수분이 많으면 성형품 표면에 은줄, 기포와 광택 불균일이 발생할 수 있습니다. 실린더 온도가 지나치게 높거나 체류시간이 길면 고무상과 수지가 열화되어 황변, 냄새, 검은 점과 물성 저하가 발생할 수 있습니다. 반대로 온도가 너무 낮으면 유동 불량, 웰드라인과 잔류응력이 증가할 수 있습니다.



금형온도는 표면광택과 웰드라인, 치수 및 잔류응력에 영향을 줍니다. 높은 금형온도는 외관과 웰드 강도를 개선할 수 있지만 사이클이 길어질 수 있습니다. 도금이나 도장을 적용하는 제품은 이형제, 표면오염과 내부응력을 엄격하게 관리해야 합니다.



ABS 제품 변경 시에는 TDS의 대표값만 비교해서는 안 됩니다. 다음 항목을 함께 확인하는 것이 좋습니다.

• 용융질량흐름률과 실제 사출압력
• 아이조드 또는 샤르피 충격강도
• 비카트 연화온도와 열변형온도
• 인장·굴곡탄성률
• 성형수축률과 뒤틀림
• 광택·색차·웰드라인
• 내약품성과 환경응력균열
• 난연 등급과 인증 적용 두께

최근에는 폐가전과 생활제품에서 회수한 재료를 활용한 PCR ABS도 확대되고 있습니다. LG화학은 PCR ABS를 가전제품과 전자기기 등에 적용하며 재생원료 함량과 난연성 등을 갖춘 제품을 개발하고 있습니다. 다만 재생 ABS는 원료 이력, 냄새, 색상, 이물질과 물성 편차를 관리해야 하므로 일반 ABS와 같은 수준의 품질관리 없이 단순 대체해서는 안 됩니다.



실무자의 인사이트: “ABS는 충격강도 하나가 아니라 고무상·유동성·내열성·표면 품질의 균형으로 선택해야 합니다.”

실무에서 가장 흔한 오류는 내충격 grade가 일반 grade보다 모든 면에서 우수하다고 판단하는 것입니다. 고무상이 많아지면 충격성은 높아지지만 강성, 광택, 내열성과 성형성이 달라질 수 있습니다. 반대로 고유동 grade는 충전성은 좋지만 충격과 장기 성능이 낮아질 수 있습니다.



소재 변경 시에는 동일한 MFR만 비교하지 말고 충격강도, 비카트 연화온도, 굴곡탄성률, 광택과 실제 성형압력을 함께 확인해야 합니다. 특히 가전 외장처럼 외관이 중요한 제품은 표준 시험편의 물성보다 실제 금형에서 나타나는 웰드라인, 색차, 흐름 자국과 스크래치가 더 중요한 합격 기준이 될 수 있습니다.



자주 묻는 질문 (FAQ)

ABS는 엔지니어링 플라스틱인가요?

ABS는 일반적으로 고기능 스티렌계 수지 또는 범용 엔지니어링 플라스틱으로 분류됩니다. 분류 기준에 따라 범용 플라스틱과 엔지니어링 플라스틱의 중간 영역으로 보기도 합니다.



ABS와 HIPS의 차이는 무엇인가요?

HIPS는 PS 매트릭스에 부타디엔 고무상을 분산한 재료입니다. ABS는 SAN 매트릭스를 사용해 HIPS보다 일반적으로 내열성, 강성, 내약품성과 표면 품질이 우수합니다.



ABS와 PC/ABS는 어떻게 다른가요?

PC/ABS는 ABS에 PC를 블렌딩해 내열성과 충격성, 난연성을 높인 소재입니다. 대신 원료 가격과 가공온도가 높고 유동성이 낮아질 수 있습니다.



ABS를 옥외 제품에 사용해도 되나요?

단기간은 사용할 수 있지만 일반 ABS는 자외선에 의해 변색과 충격성 저하가 발생할 수 있습니다. 장기 옥외용에는 ASA, 내후 ABS 또는 별도 코팅을 검토하는 것이 좋습니다.



PCR ABS는 일반 ABS와 동일하게 사용할 수 있나요?

용도에 따라 가능하지만 재생원료 함량, 색상, 냄새, 충격성, 난연성과 인증을 확인해야 합니다. 일반 virgin grade와ㄹ 동일한 성능이 자동으로 보장되는 것은 아닙니다.



함께 읽으면 좋은 글

• PS 심화 가이드｜GPPS·HIPS·EPS·XPS 차이와 장단점
• PET 심화 가이드｜생수병에 쓰이는 이유와 성형·재활용 특성
• PP 심화 가이드｜Homo PP, Block PP, Random PP 차이
• PE 심화 가이드｜HDPE·LDPE·LLDPE·mLLDPE 차이
• 일상 속 범용, 엔지니어링, 슈퍼 엔지니어링 플라스틱 비교



참고자료

• ABS의 특징과 자동차·가전·IT 적용 분야
  LG화학, ABS Product. ABS의 내열성, 충격성, 가공성과 주요 적용 제품을 소개합니다.
• ABS의 세 성분과 저광택 제품의 특성
  2025년 7월 4일·LG Chem On, Focus on Low Gloss ABS. 아크릴로니트릴·부타디엔·스티렌의 역할과 저광택 ABS 적용을 설명합니다.
• ABS 재료의 구조와 분류 체계
  2015·ISO, ISO 19062-1:2015. SAN계 연속상과 폴리부타디엔계 분산상으로 이루어진 ABS의 정의 및 비카트 연화온도, MFR, 충격강도와 인장탄성률에 따른 분류체계를 규정합니다.
• ABS 시험편 제작과 물성 시험방법
  2019·ISO, ISO 19062-2:2019. ABS 성형·압출재료의 시험편 준비와 주요 물성 시험조건을 규정합니다. 2026년 7월 현재 개정안이 개발 중입니다.
• PCR ABS의 특성과 순환소재 적용
  2023년 5월 31일 및 2026년 4월 10일·LG화학 블로그, PCR ABS Story. 폐가전 등에서 회수한 ABS를 재생해 가전과 전자제품에 적용하는 사례를 소개합니다.
• 일반·난연·재생 ABS의 인증자료
  LG Chem On, UL Yellow Card. ABS grade 별 UL 94 난연성, 장기 열적 특성과 재생원료 관련 정보를 제공합니다.



최초 발행일: 2026년 7월 24일
최종 업데이트: 2026년 7월 24일
